Зажимная губка № 6419B-12-03 AMF
Закаленная сталь, азотированная и вороненая.
Верхняя сменная зажимная губка.
Диапазон зажима = толщина заготовки 4-16 мм.
Примечание:
Крепление с помощью цилиндрических болтов ISO 4762-M8.
|

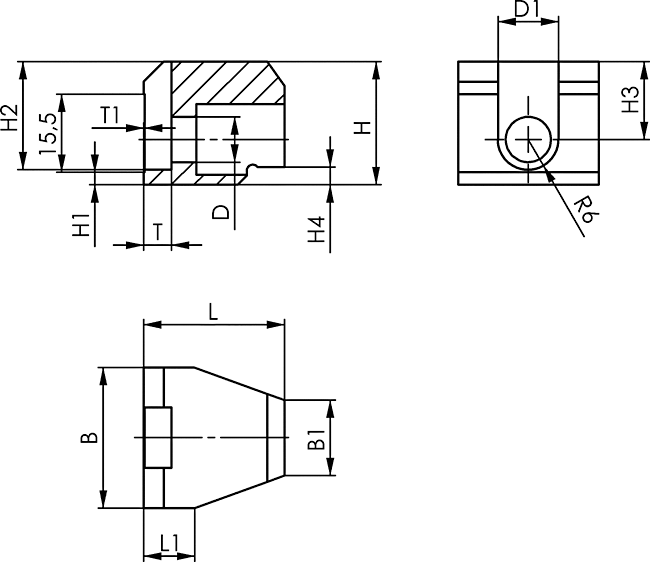

Номер заказа |
Размер |
Б |
В1 |
Д |
Д1 +0,02 |
Н -0,1 |
Н1 |
Н2 -0,1 |
Н3 ±0,1 |
Н4 |
Л |
Л1 |
Т +0,2 |
Т1 |
Вес |
|
74229 |
12 |
28 |
15 |
9 |
12 |
24,5 |
2,5 |
21,5 |
15,5 |
3,5 |
29,5 |
11,5 |
5,5 |
0,2 |
94 |
