Центрирующий зажим с шариком AMF № 6383ZUK
Можно использовать снизу.
Точность повторения ±0,025 мм
Точность вращения ±0,050 мм
Применение:
Для центрального позиционирования и зажима в карманных отверстиях, где допустимы легкие следы шариков. Управление снизу, автоматическое или ручное.
Уведомление:

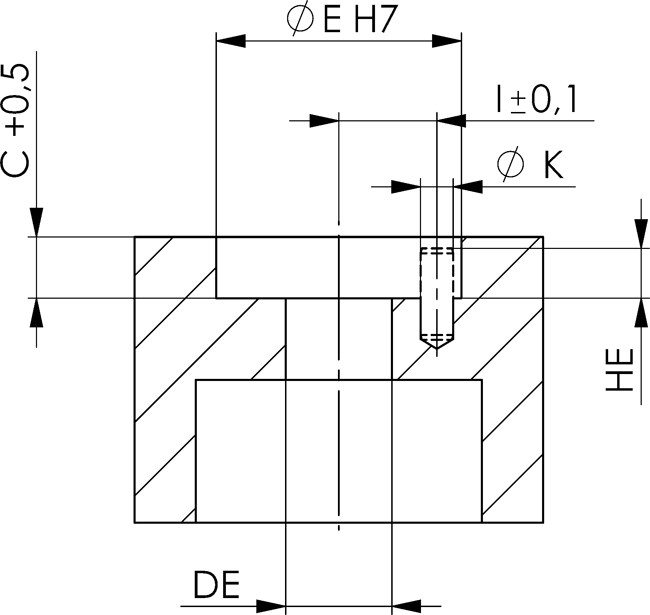

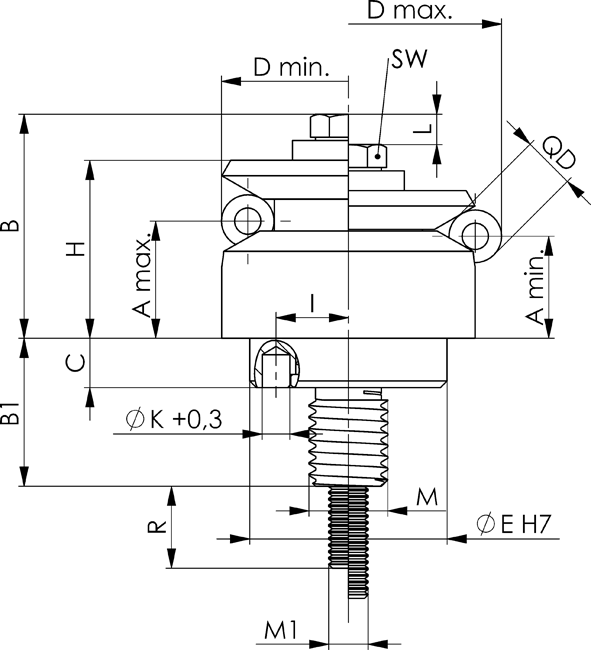

При глубокой установке необходимо предусмотреть зазор D max.
Помощь при сборке: Отверстие K для стопорного штифта для определения точного положения шариков. (Доставка без помощи при сборке)
Преимущество:
- Малая высота установки
- Зажим в нулевой точке
- Эффект опускания
- Зажим без искажений
|
№ заказа |
D мин. |
D макс. |
Мин. |
Макс. |
H |
P |
Вес |
|
373563 |
11,7 |
14,2 |
3,0 |
4,0 |
10,0 |
0,5 |
8 |
|
373571 |
14,5 |
18,5 |
8,6 |
9,8 |
14,5 |
3,5 |
18 |
|
373589 |
18,5 |
22,5 |
10,4 |
11,6 |
16,5 |
4,0 |
36 |
|
373597 |
22,5 |
26,5 |
13,0 |
14,2 |
19,8 |
4,5 |
61 |
|
373605 |
26,5 |
30,5 |
13,0 |
14,2 |
19,8 |
4,5 |
80 |
|
373613 |
30,5 |
38,5 |
11,9 |
14,2 |
23,2 |
4,5 |
114 |
|
373621 |
38,5 |
46,5 |
15,5 |
17,8 |
27,2 |
6,5 |
221 |
|
373639 |
46,5 |
54,5 |
15,7 |
18,0 |
27,2 |
6,5 |
305 |
|
373647 |
54,5 |
70,5 |
19,1 |
23,7 |
40,6 |
8,0 |
590 |
|
373654 |
70,5 |
86,5 |
23,7 |
28,3 |
46,1 |
10,0 |
1180 |
|
373662 |
86,5 |
102,5 |
25,7 |
30,2 |
51,0 |
12,5 |
1880 |
