Центрирующее зажимное устройство с защитным сегментом AMF № 6383ZUS
C защитным сегментом.
Точность повторения ±0,025 мм
Точность вращения ±0,025 мм
Применение:
Для не повреждающего поверхность центрального позиционирования и зажима в отверстиях.
Указание:
При заглубленной установки D макс. должно быть предусмотрено для освобождения устройства. Рекомендации по монтажу: Стопорный штифт для точного определения положения конуса.
|

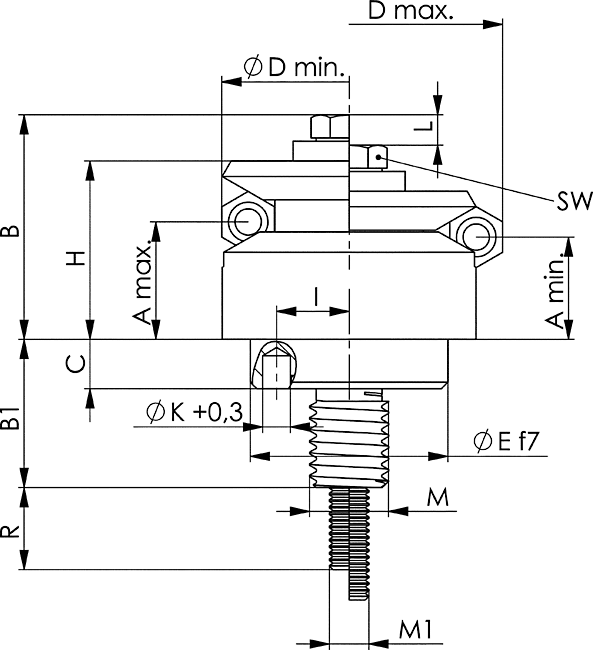

№ заказа |
D мин. |
D макс. |
A мин. |
A макс. |
H |
P |
Вес |
|
373670 |
14,5 |
18,5 |
8,6 |
9,8 |
14,5 |
3,5 |
18 |
|
373688 |
18,5 |
22,5 |
10,4 |
11,6 |
16,5 |
4,0 |
36 |
|
373696 |
22,5 |
26,5 |
13,0 |
14,2 |
19,8 |
4,5 |
61 |
|
373704 |
26,5 |
30,5 |
13,0 |
14,2 |
19,8 |
4,5 |
80 |
|
373712 |
30,5 |
38,5 |
11,9 |
14,2 |
23,2 |
4,5 |
114 |
|
373720 |
38,5 |
46,5 |
15,5 |
17,8 |
27,2 |
6,5 |
221 |
|
373738 |
46,5 |
54,5 |
15,7 |
18,0 |
27,2 |
6,5 |
305 |
|
373746 |
54,5 |
70,5 |
19,1 |
23,7 |
40,6 |
8,0 |
590 |
|
373753 |
70,5 |
86,5 |
23,7 |
28,3 |
46,1 |
10,0 |
1180 |
|
373761 |
86,5 |
102,5 |
25,7 |
30,2 |
51,0 |
12,5 |
1880 |
