Параллельный упор, одиночный AMF № 6351
Корпус закален и отшлифован. Параллельность в пределах 0,02 мм, согласованный допуск 0,02 мм. Номинальный допуск DIN 7168 средний.
Описание:
Параллельные упоры являются идеальными установочными элементами для машин среднего и большого размера. Блоки фиксированного типа. 6322 A и скользящие блоки DIN 6323 подходят для пазов 20H7 параллельного упора. Комбинации с различными прецизионными блоками позволяют использовать столы с разными размерами слотов.
Возможны следующие варианты крепления на столе станка:
1) Болты для Т- образных пазов DIN 787 в комплекте (состоят из болтов для Т-образных пазов DIN 787, шестигранных гаек DIN 6330B и шайб DIN6340) или
2) Болты с внутренним шестигранником ISO 4762 с T- гайки DIN 508 и шайбы DIN 6340
|

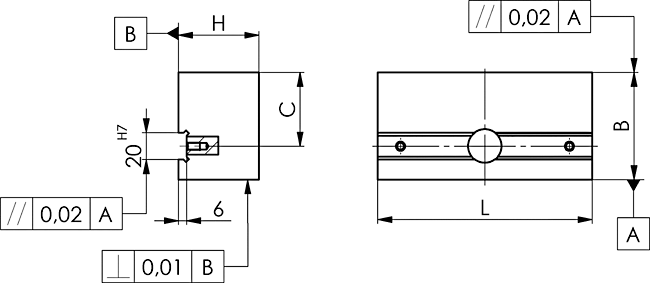

№ заказа |
Паз |
В |
С |
H |
L |
Подходящая комбинация болтов: |
Вес |
|
74369 |
10-24 |
60 |
40 |
30 |
125 |
M10x10-M20x24 |
1,6 |
|
74377 |
12-36 |
80 |
55 |
60 |
160 |
M12x12-M24x36 |
5,7 |
|
74385 |
12-36 |
100 |
75 |
100 |
160 |
M12x12-M24x36 |
12,1 |
