Боковой упор AMF № 6358
Вороненая улучшенная сталь, с двумя резьбовыми отверстиями M16 для двух высот, регулировочный винт DIN 915 M16x80.
Применение:
Боковой упор предназначен для надежного позиционирования длинных и тяжелых заготовок на столе с пазами или на столе станка. Он вставляется в паз стола, устанавливается под углом к обусловленному допуском зазору и прижимает заготовку с помощью нажимного винта к точному упору, например, № 6351.

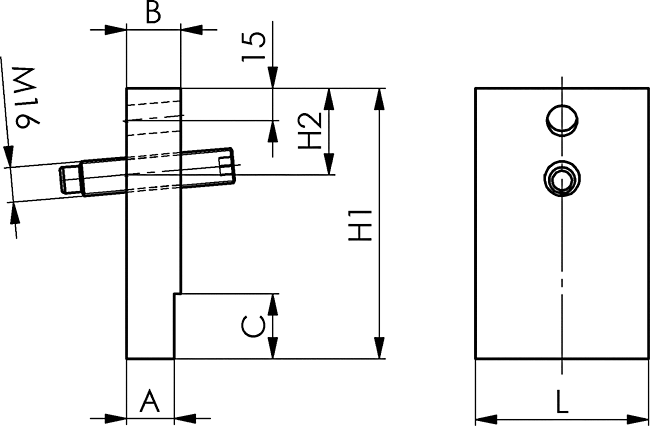

| № заказа | Паз | B | C | H1 | H2 | L | Вес [g] |
| 75879 | 18 | 20 | 20 | 100 | 40 | 50 | 805 |
| 75895 | 22 | 25 | 30 | 125 | 40 | 80 | 1920 |
| 75903 | 24 | 32 | 40 | 150 | 65 | 100 | 3515 |
| 75911 | 28 | 32 | 40 | 150 | 65 | 100 | 3645 |
