Зажим с пластиковым колпачком AMF № 6310
И U-образный неразъемный элемент (без зажимного штифта), вороненая закаленная сталь.

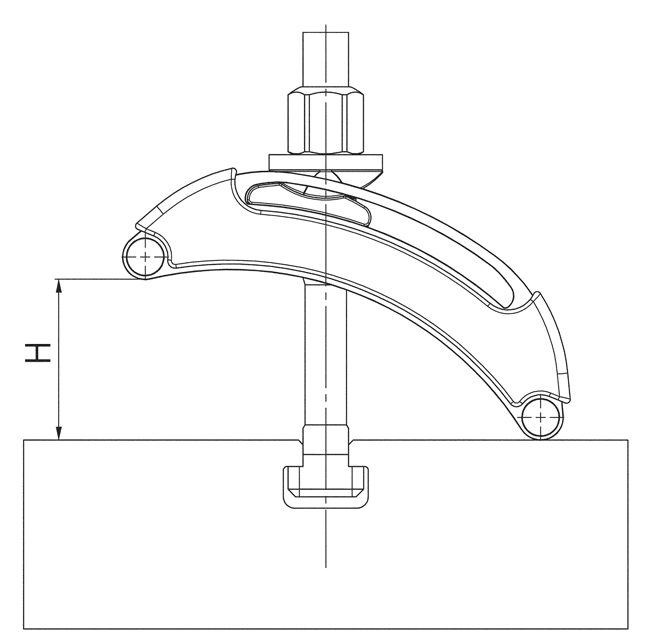

*в зависимости от глубины паза по DIN 650 и положения крепежной гайки.
Приложение:

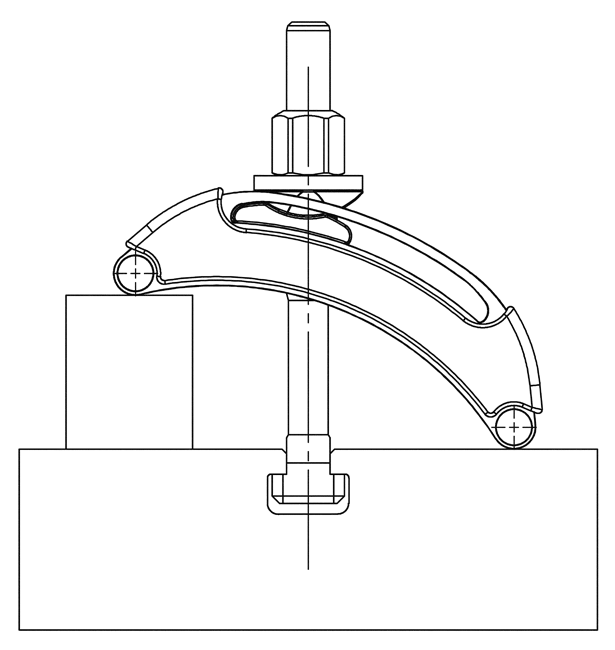

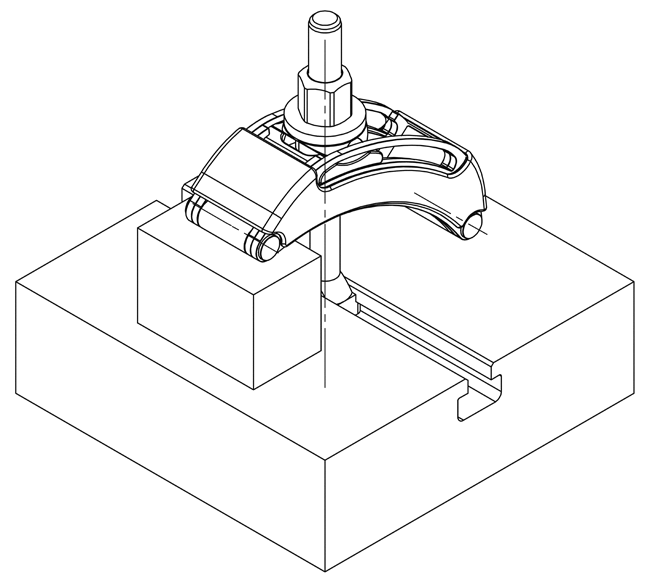

Зажим используется для всех зажимных работ, в которых зажим осуществляется через Т-образные пазы, канавки и резьбовые отверстия.
Примечание:
Для зажима можно использовать зажимные винты DIN 787, шпильки DIN 6379 и винты с цилиндрической головкой ISO 4762.
Между шестигранной гайкой и U-образной деталью всегда следует использовать шайбу DIN 6340!
Преимущество:
Экономия веса благодаря облегченной конструкции. Возможность переменной и быстрой регулировки на расстоянии от заготовки. Для достижения требуемой высоты зажима не требуются дополнительные зажимные опоры. U-образная часть не отсоединяется от зажима.
|
|
Размер |
для зажимного винта |
H1 * |
B1 |
B2 |
L |
A |
A1 |
E1 |
Вес |
|
376863 |
10 |
M10 |
0-15 |
11 |
44 |
80 |
30,5 |
32,0 |
30 |
257 |
|
376889 |
14 |
M12 M14 |
0-33 |
14 |
57 |
125 |
47,0 |
49,5 |
37 |
708 |
|
376905 |
18 |
M16 M18 |
0-45 |
18 |
67 |
160 |
58,5 |
62,0 |
49 |
1235 |
|
376921 |
22 |
M20 M22 |
0-65 |
22 |
72 |
200 |
71,5 |
75,0 |
58 |
1880 |
|
376947 |
26 |
M22 M24 |
0-85 |
26 |
82 |
250 |
89,5 |
94,0 |
74 |
2799 |
