Зажим "Крокодил", в комплекте с DIN 6379 AMF № 6312VS
со шпилькой DIN 6379, шайбой DIN 6340 и гайкой DIN 6330B. Плавно регулируемый, закаленный, оцинкованный, с невыпадающей компрессионной деталью и контрподшипником.
* Указанные зажимные усилия в оптимальном положении зажима (наименьшее расстояние от зажимного винта до точки зажима). Зажимные усилия могут меняться в зависимости от зажима, класса прочности зажимного винта и состояния резьбы (смазки).
Приложение:
Зажимной коготь крокодила используется для всех задач зажима с использованием Т-образных пазов и резьбовых отверстий. Упорная деталь и контропора постоянно соединены с зажимной губкой, и, таким образом, крокодил быстро готов к использованию. Зажимная губка имеет два выступа и может легко поворачиваться в зависимости от применения. Таким образом, можно охватить все области применения, включающие режущие и нережущие процессы (например, литье под давлением и формование под давлением).
Примечание:
Недостающие размеры см. в № 6312V.
Преимущество:
- Возможность быстрой и переменной регулировки на расстоянии от заготовки.
- Использование во всех областях, где есть и не есть резка.
- Особенно хорошо подходит для использования на литьевых машинах и прессах.
- Не требуются дополнительные опоры для достижения требуемой высоты зажима
. - Упорный элемент и контропора жестко соединены с зажимной губкой.
- Крокодил можно легко удлинить для любой высоты зажима.
|
|

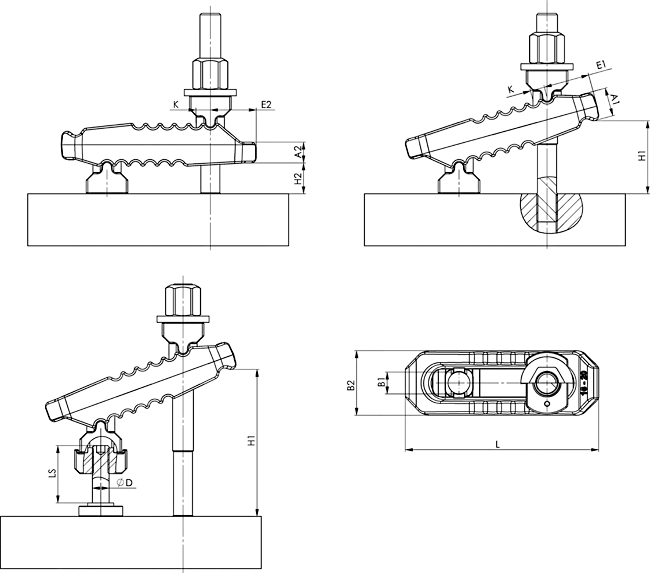

B1 |
Зажимной болт |
Удлинитель опоры 6312V |
Усилие зажима макс.* |
H1 |
Вес |
|
375766 |
13 |
M12x100 |
- |
30 |
0-30 |
639 |
|
375782 |
13 |
M12x125 |
- |
30 |
0-55 |
659 |
|
375808 |
17 |
M12x125 |
- |
40 |
0-50 |
1535 |
|
375824 |
17 |
M12x160 |
- |
40 |
0-70 |
1558 |
|
375840 |
17 |
M16x125 |
- |
40 |
0-40 |
1660 |
|
375865 |
17 |
M16x160 |
- |
40 |
0-70 |
1718 |
|
375881 |
21 |
M20x160 |
- |
60 |
0-40 |
2754 |
|
375907 |
21 |
M20x200 |
- |
60 |
0-80 |
2834 |
|
375923 |
25 |
M20x200 |
- |
75 |
0-70 |
4072 |
|
375949 |
25 |
M20x250 |
- |
75 |
0-100 |
4172 |
|
375964 |
25 |
M24x200 |
- |
75 |
0-50 |
4374 |
|
375980 |
25 |
M24x250 |
- |
75 |
0-100 |
4524 |
|
375832 |
21 |
M20x315 |
M16x90 |
60 |
40-190 |
3704 |
|
375816 |
21 |
M20x250 |
M16x55 |
60 |
30-141 |
3428 |
|
375857 |
25 |
M20x315 |
M20x69 |
75 |
50-175 |
5438 |
|
375899 |
25 |
M24x315 |
M20x69 |
75 |
45-180 |
5850 |
|
375873 |
25 |
M20x400 |
M20x109 |
75 |
50-220 |
5873 |
|
375915 |
25 |
M24x400 |
M20x109 |
75 |
45-215 |
6350 |
