Цилиндр с полым штоком и внутренней резьбой № 6920G AMF
одностороннего действия, с пружинным возвратом,
макс. рабочее давление 400 бар.

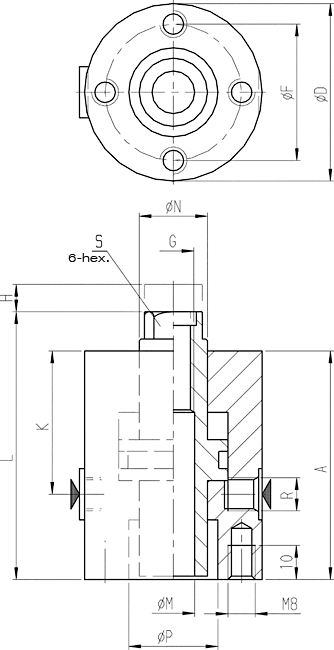

Дизайн:
Корпус цилиндра из вороненой стали. Поршень и шток поршня закалены и отшлифованы. Встроенная возвратная пружина. Встроенный фильтр из спеченной бронзы. 2 грязесъемника и вентиляционный винт. Подача масла через резьбовое отверстие.
Приложение:
Особенно подходит для модернизации существующих приспособлений для гидравлического привода. Когда заготовки зажимаются на столе станка, цилиндр с полым штоком может быть установлен на зажимной болт вместо гайки. Цилиндры с полым штоком могут использоваться для толкающих или тянущих приложений.
Функции:
Полностью герметизирован от загрязнений и стружки с помощью сапуна из спеченного металла и двух скребков. Поршень может быть перемещен до упора. Подсоединение масла на обоих концах, что позволяет легко выстраиваться в ряд.
Примечание:
Цилиндры размером от 20 до 50 предназначены для использования в сочетании с закаленными болтами, класс материала 8.8. Для размеров 80 и 125 необходимо использовать болты с классом материала 12.9. Для
цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости во время обратного хода. В этом случае цилиндры должны быть защищены от прямого воздействия охлаждающей жидкости. Встроенный сапун из металлокерамики должен быть защищен.
|
Номер заказа |
Артикул №. |
Сила тяги-толкания |
Сила тяги-толкания |
Ход H |
Объем |
эффективная площадь поршня |
Мин. сила пружины |
Вес |
|
65318 |
6920G-20 |
5,0 |
20 |
8 |
4 |
4,9 |
200 |
1000 |
|
63032 |
6920G-32 |
8,0 |
32 |
10 |
8 |
8,0 |
350 |
1750 |
|
65334 |
6920G-50 |
12,5 |
50 |
12 |
15 |
12,8 |
540 |
1700 |
|
63073 |
6920G-80 |
20,0 |
80 |
15 |
30 |
20,0 |
750 |
3900 |
|
65359 |
6920G-125 |
32,0 |
125 |
20 |
64 |
32,8 |
1120 |
6400 |
