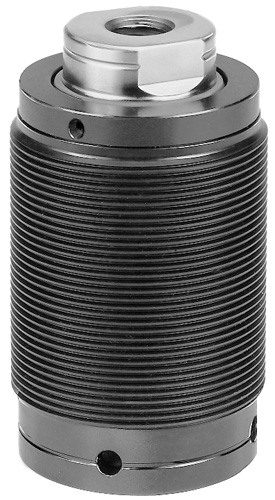

Цилиндр с полым штоком № 6920D AMF
двустороннего действия,
макс. рабочее давление 500 бар.
VH = рабочий ход, RH = обратный ход
Дизайн:
Шток цилиндра из полированной стали. Поршень закаленный и отшлифованный. Шток поршня поставляется в стандартной комплектации с резьбой HC. Если требуется шток поршня с внутренней резьбой, в резьбу HC со стороны заказчика ввинчивается вставка HELI-COIL (диаметр x1,5). Подача масла через резьбовое отверстие.
Приложение:
Особенно подходит для модернизации существующих приспособлений для гидравлического привода. Когда заготовки зажимаются на столе станка, цилиндр с полым штоком может быть установлен на зажимной болт вместо гайки. Цилиндры с полым штоком могут использоваться для толкающих или тянущих приложений.
Примечание:
Цилиндры предназначены для использования в сочетании с закаленными болтами, класс материала 12.9 (например, DIN 787). Резьбовой корпус обеспечивает широкий диапазон регулировки. Подходящие фланцевые гайки DIN 70852.
|
Номер заказа |
Артикул №. |
Сила тяги-толкания |
Сила тяги-толкания |
Сила тяги-толкания |
Сила тяги-толкания |
Ход H |
Объем VH |
Об. RH |
Эффективная площадь поршня VH |
эффективная площадь поршня RH |
Вес |
|
62794 |
6920D-15-001 |
3,77 |
18,85 |
2,89 |
14,45 |
10 |
3,77 |
2,89 |
3,77 |
2,89 |
850 |
|
62836 |
6920D-24-001 |
6,03 |
30,15 |
4,90 |
24,50 |
10 |
6,03 |
4,90 |
6,03 |
4,90 |
1100 |
|
62844 |
6920D-38-001 |
9,42 |
47,10 |
7,65 |
38,25 |
16 |
15,10 |
12,20 |
9,42 |
7,65 |
1650 |
|
62851 |
6920D-59-001 |
14,72 |
73,60 |
11,59 |
57,95 |
16 |
23,50 |
18,50 |
14,72 |
11,59 |
2000 |
|
62869 |
6920D-92-001 |
23,12 |
115,60 |
18,60 |
93,00 |
20 |
46,20 |
37,20 |
23,12 |
18,60 |
3050 |
|
62877 |
6920D-150-001 |
37,68 |
188,40 |
30,63 |
153,15 |
25 |
94,20 |
76,50 |
37,68 |
30,63 |
5350 |
