Реле давления насосного агрегата № 6906 AMF

Реле давления насосного агрегата № 6906 AMF

с клапаном ограничения давления и электрическим реле давления, одностороннего и двустороннего действия, контроль давления в A и B, макс. рабочее давление 400 бар.

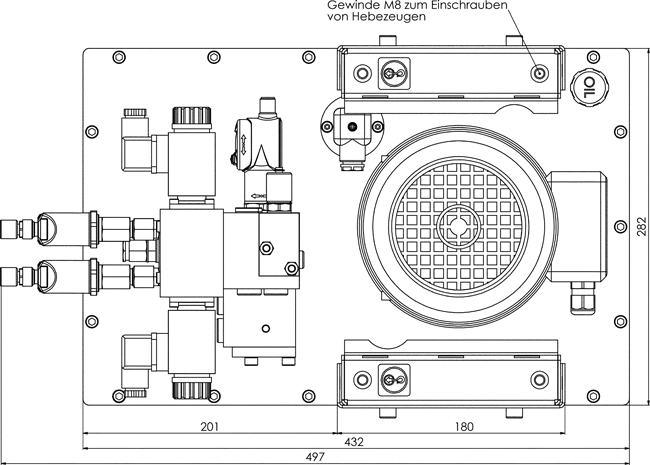

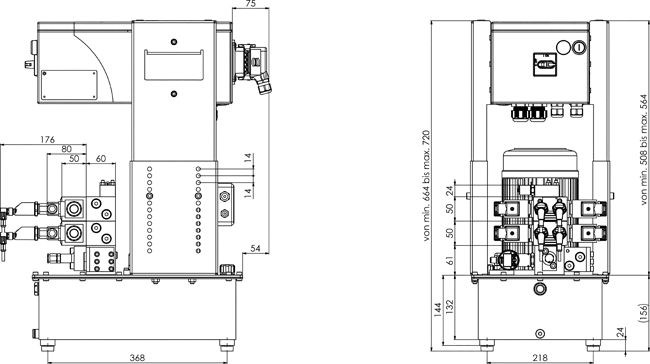

Дизайн:
Компактный, подключаемый насосный агрегат, готовый к работе от электричества и гидравлики. В комплекте: предохранительный клапан и реле давления, электромагнитный клапан, электрические реле давления, манометр, поплавковый выключатель с контролем температуры, масляная заливка, электрическое управление с главным выключателем, индикаторные лампы и фланцевые гнезда. Электрическое соединение, в комплекте с разъемом CEKON, напорный фильтр с сеткой фильтра 25 мкм. Подача масла через резьбовое отверстие.
В стандартную комплектацию входит 2 x 5 л гидравлического масла HLP32.

Приложение:
Эти насосные агрегаты в основном используются в качестве элементов привода и управления для зажимных устройств одно- и двухстороннего действия. Благодаря контролю давления эти агрегаты могут использоваться в системах автоматизации.

Тип работы:
Панель управления для одного-четырех зажимных контуров.

Функции:

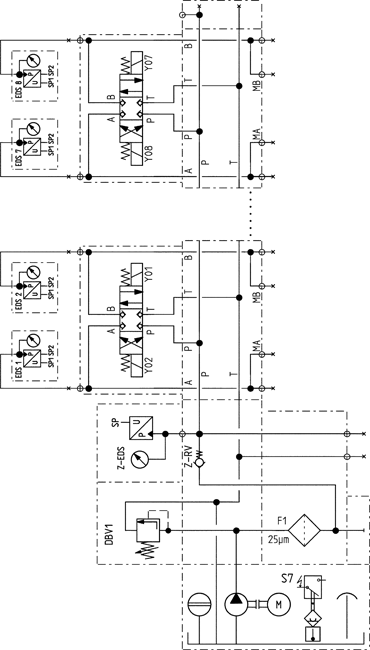

Радиально-поршневой насос приводится в действие стандартным двигателем переменного тока с классом энергоэффективности IE3. Двигатель защищен от перегрузки защитным выключателем двигателя и термопарой. Настройка и контроль давления осуществляются с помощью клапана ограничения давления и электронного реле давления. Значение, установленное на клапане ограничения давления, сохраняется с помощью кнопки Mode на электронном реле давления. Это одновременно устанавливает предварительно запрограммированную точку выключения и обратного переключения.
- Высокий стандарт безопасности за счет использования 4/3-направленных седельных клапанов!
- Внешний контроль давления во всех напорных линиях с возможностью до 2 точек переключения.
- Отсутствие нежелательных перемещений. В случае потери питания или проблем с контактами клапан возвращается в положение сброса давления.
- Простое приведение в действие внешними контроллерами машины (например, ПЛК).
Насосный агрегат работает в прерывистом режиме. В случае потери давления насос автоматически переключается реле давления. В случае низкого уровня масла или повышения его температуры встроенный поплавковый выключатель с контролем температуры отключает насос и загорается лампа неисправности на электрическом контроллере.

Примечание:
Обеспечьте правильное удаление воздуха при подключении элементов. В случае потери давления последующая откачка не должна превышать максимум 2 раза в минуту. Насосный агрегат не должен работать непрерывно.

Опции:
зажимной контур: Для 5 зажимных контуров имеется электрический контроллер. Для более чем 5 зажимных контуров электрический контроллер отсутствует.
Комбинация клапанов: снижение давления для всех последующих зажимных контуров. Напорный фильтр с сеткой фильтра 10 мкм или 40 мкм. Дроссельные клапаны для указанных зажимных контуров.

По запросу:
Направляющие клапаны с другими функциональными схемами по запросу.
Пять зажимных цепей по запросу.
