Гидравлический усилитель давления № 6903 AMF
Для соединения с уплотнительным кольцом,
макс. рабочее давление на выходе 500 бар,
мин. рабочее давление на входе 20 бар
Дизайн:
Корпус из стали оцинкован и хромирован, поршень и седло клапана из стали. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Гидравлические усилители давления используются в зажимных приспособлениях и сборочных приспособлениях. Низкое давление гидравлической системы инструментального станка преобразуется в более высокое рабочее давление в соответствии с передаточным отношением. Входное давление и выходное давление пропорциональны. Выходное давление можно регулировать входным давлением.
Функции:

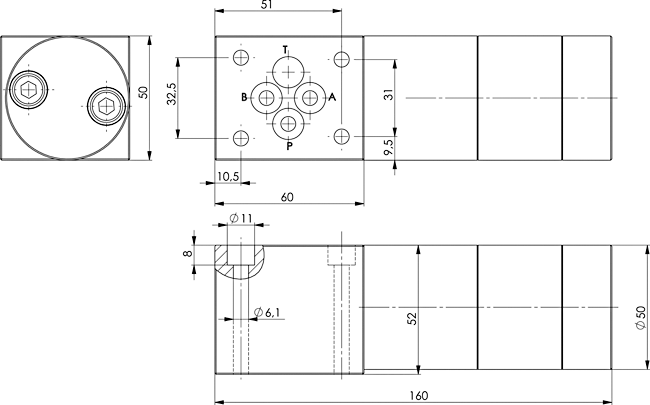

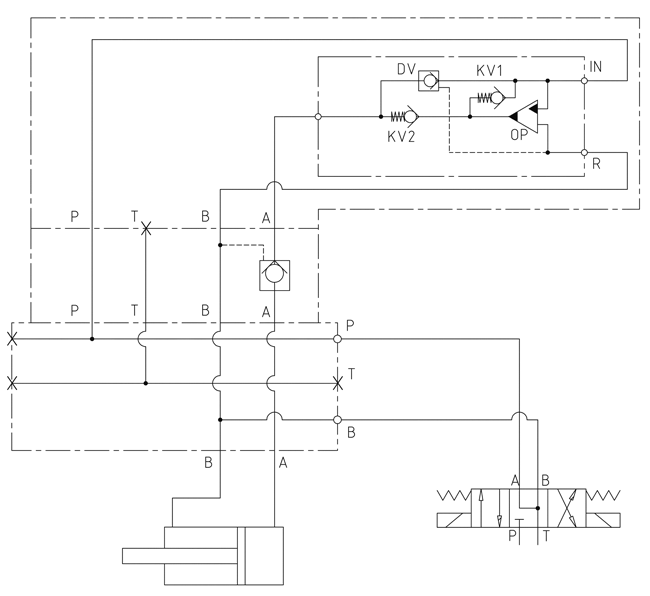

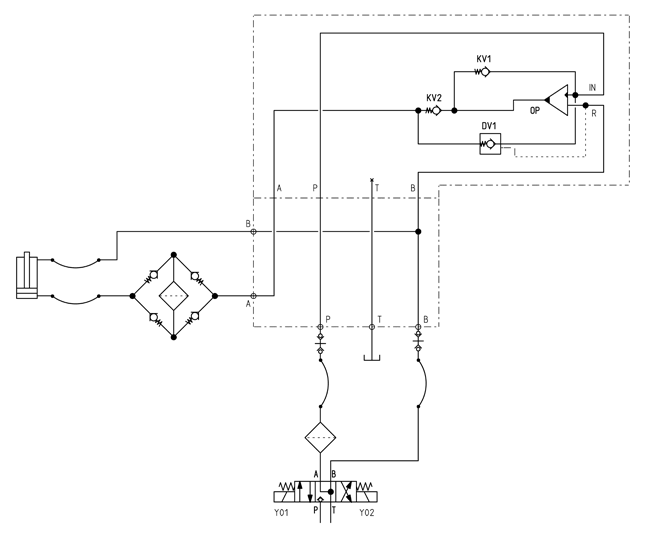

Наиболее важные функции показаны на схеме гидравлического контура. Масло направляется через распределитель направления в соединение IN и затем беспрепятственно протекает через обратные клапаны KV1 и KV2, а также через обратный клапан DV в зоне высокого давления A. При этих условиях достигается максимальный поток через усилитель давления и создается быстрое движение вперед. Если в зоне высокого давления достигается входное давление IN, клапаны KV1, KV2 и PV закрываются. Выходное давление создается качающимся насосным агрегатом OP. Агрегат автоматически отключается, когда в зоне высокого давления A достигается конечное давление. В случае падения давления в зоне высокого давления из-за расхода или потери масла насосный агрегат OP автоматически запускается для поддержания конечного давления. Давление в зоне высокого давления может быть сброшено через клапан давления с прямым приводом.
Примечание:
Гидравлическое масло должно быть отфильтровано до макс. номинального размера ячейки фильтра 10 мкм, макс. 19/16 по ISO 4406. При установке в системах, в которых подача разъединена с усилителем давления, на стороне высокого давления должен быть установлен безмасляный, разъединяемый обратный клапан. Следует отметить, что пилотное отношение клапана должно быть больше, чем передаточное отношение усилителя давления. Конструкция усилителя давления допускает определенную утечку между соединениями IN и R, что необходимо учитывать в разъединенных установках.
|
Номер заказа |
Артикул №. |
НГ |
Рато i |
макс. рабочее |
макс. рабочее |
Q макс. НД |
Q макс. HD |
Вес |
|
328682 |
6903-30-15 |
6 |
1,5 |
200 |
300 |
8 |
1,0 |
2360 |
|
328708 |
6903-30-20 |
6 |
2,0 |
200 |
400 |
12 |
2,0 |
2360 |
|
328807 |
6903-30-28 |
6 |
2,8 |
178 |
500 |
15 |
2,2 |
2360 |
|
328727 |
6903-30-32 |
6 |
3,2 |
150 |
500 |
15 |
2,5 |
2360 |
|
328740 |
6903-30-40 |
6 |
4,0 |
125 |
500 |
14 |
2,0 |
2360 |
|
328765 |
6903-30-50 |
6 |
5,0 |
100 |
500 |
14 |
1,6 |
2360 |
|
328781 |
6903-30-66 |
6 |
6,6 |
75 |
500 |
13 |
1,3 |
2360 |
