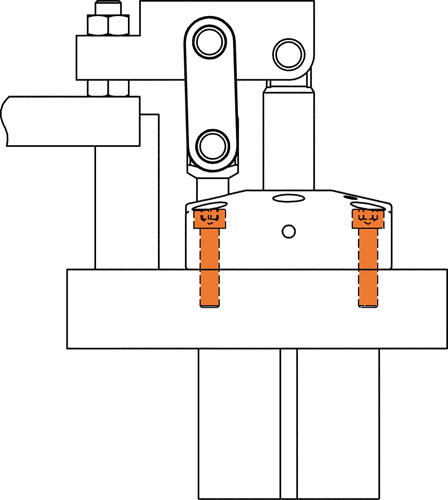

Зажим звеньевой, пневматический, фланцевое исполнение AMF № 6829VA
Двойного действия с канавкой для датчика и магнитным поршнем для контроля конечного положения.
Стальные механические части, вороненые. Шток поршня нержавеющий, полированный. Корпус изготовлен из алюминия, анодированного в красный цвет. Поверхность HART-COAT® для износостойкости.
В комплекте с зажимным винтом.
F3 = 6 бар максимально допустимое рабочее давление
Примечание:
Рычажный механизм можно разобрать, чтобы можно было индивидуально модифицировать.
Может работать только с масляным воздухом.
Подходящие бесконтактные выключатели для контроля конечных положений доступны по номеру заказа 392241.
Версия: кабель PUR 0,3 м со штекерным соединением M8 и вращающимися рифлеными гайками.
Функция переключения: NOC.
Выход: PNP.
|
|
Размер |
F3 |
Зажимной |
Вес |
|
562505 |
25 |
0,23 |
M6 x 25 |
580 |
|
562506 |
32 |
0,37 |
M8 x 35 |
950 |
|
562507 |
40 |
0,56 |
M8 x 35 |
1200 |
|
562508 |
50 |
0,76 |
M12 x 50 |
1900 |
|
562509 |
63 |
1,35 |
M12 x 50 |
2300 |
|
|

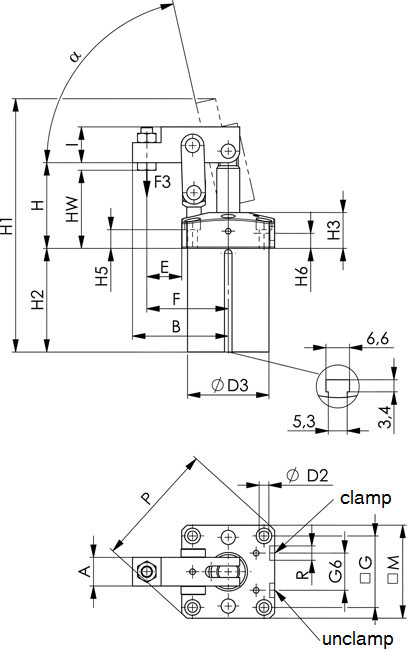

Размер |
A |
B |
dia. D2 |
dia. D3 |
E |
F |
G |
G6 |
H |
H1 |
H2 |
H3 |
H5 |
H6 |
HW |
I |
M |
P |
R |
Диаметр поршня |
α |
|
562505 |
25 |
16 |
48,0 |
5,5 |
42 |
16,0 |
41,0 |
37 |
23 |
51 |
144 |
62 |
25 |
15 |
12,0 |
37,0 - 47,0 |
17 |
50 |
66 |
M5 |
25 |
79° |
|
562506 |
32 |
18 |
60,0 |
6,5 |
52 |
22,0 |
52,0 |
45 |
23 |
57 |
170 |
73 |
25 |
13 |
10,5 |
50,0 - 56,0 |
20 |
60 |
80 |
G1/8 |
32 |
80° |
|
562507 |
40 |
20 |
67,0 |
6,8 |
57 |
24,5 |
57,0 |
50 |
26 |
60 |
177 |
73 |
25 |
13 |
10,5 |
50,0 - 54,5 |
25 |
65 |
87 |
G1/8 |
40 |
77° |
|
562508 |
50 |
22 |
77,5 |
8,5 |
67 |
26,0 |
63,5 |
58 |
32 |
65 |
200 |
79 |
25 |
11 |
10,5 |
47,0 - 57,0 |
30 |
75 |
100 |
G1/8 |
50 |
72° |
|
562509 |
63 |
22 |
88,0 |
8,5 |
82 |
29,5 |
74,0 |
70 |
35 |
67 |
204 |
80 |
25 |
11 |
9,0 |
50,0 - 58,0 |
30 |
89 |
118 |
G1/8 |
63 |
53° |
