Пневматическое зажимное устройство с рычагом № 6828H AMF
Двойного действия и с дополнительным рычагом для ручного открытия или закрытия.
Максимальное рабочее давление 6 бар.
С регулируемым углом раствора в диапазоне от 15° до 105° за 15 шагов, дополнительно 135°.
Корпус из алюминия, красный, анодированный. Пневматическое торможение в конце хода, самоотключение, в стандартном исполнении с индуктивным сигнализатором 24 В. Зажимной рычаг не входит в комплект поставки.
Принадлежности (не входят в комплект поставки): варианты зажимного рычага: зажимной рычаг, центральный, правый и левый.
Применение:
Эти пневматические зажимные устройства для использования в автоматических линиях и на специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.
| № заказа | Размер |
Зажимной момент при 5 бар [Нм] |
Рычаг слева |
Рычаг справа |
Макс. Момент удержания [Нм] |
Вес [г] |
| 555083 | 16 | 8 | - | ● | 25 | 320 |
| 555170 | 16 | 8 | ● | - | 25 | 320 |
| 555084 | 20 | 15 | - | ● | 54 | 700 |
| 555171 | 20 | 15 | ● | - | 54 | 700 |
| 555085 | 25 | 25 | - | ● | 75 | 920 |
| 555172 | 25 | 25 | ● | - | 75 | 920 |
|

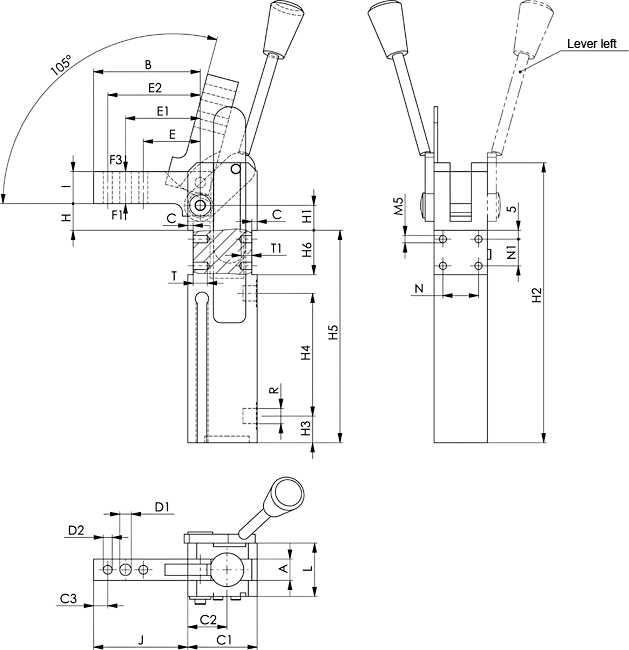

№ заказа |
Размер |
A |
B |
C |
C1 |
C2 |
C3 |
D1 |
D2 H7 |
E |
E1 |
E2 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 +0.1 |
I |
J |
L |
N ±0.1 |
N1 ±0.1 |
|
555083 |
16 |
10 |
50 |
2,5 |
32 |
18 |
6 |
5,5 |
4 |
28 |
36,0 |
44 |
7,5 |
7,5 |
123 |
12,0 |
57 |
96 |
20 |
15 |
44 |
26 |
10 |
10 |
|
555170 |
16 |
10 |
50 |
2,5 |
32 |
18 |
6 |
5,5 |
4 |
28 |
36,0 |
44 |
7,5 |
7,5 |
123 |
12,0 |
57 |
96 |
20 |
15 |
44 |
26 |
10 |
10 |
|
555084 |
20 |
12 |
60 |
3,0 |
39 |
22 |
8 |
6,5 |
5 |
32 |
42,0 |
52 |
15,0 |
14,0 |
158 |
15,0 |
69 |
120 |
25 |
18 |
53 |
30 |
20 |
15 |
|
555171 |
20 |
12 |
60 |
3,0 |
39 |
22 |
8 |
6,5 |
5 |
32 |
42,0 |
52 |
15,0 |
14,0 |
158 |
15,0 |
69 |
120 |
25 |
18 |
53 |
30 |
20 |
15 |
|
555085 |
25 |
16 |
75 |
4,0 |
45 |
25 |
10 |
8,5 |
6 |
40 |
52,5 |
65 |
19,0 |
17,0 |
182 |
17,5 |
80 |
136 |
28 |
22 |
68 |
35 |
18 |
18 |
|
555172 |
25 |
16 |
75 |
4,0 |
45 |
25 |
10 |
8,5 |
6 |
40 |
52,5 |
65 |
19,0 |
17,0 |
182 |
17,5 |
80 |
136 |
28 |
22 |
68 |
35 |
18 |
18 |
