Тяжелое пневматическое зажимное устройство № 6826A AMF
С вертикальным положением цилиндра. Вороненая улучшенная сталь. Движущиеся во втулках DU, не требующие техобслуживания болты крышки подшипника выполнены из улучшенной стали, отшлифованы и установлены со стопорными кольцами. С магнитным поршнем для запроса конечного положения. Зажимное устройство готово к подключению. С пневматическим цилиндром FESTO с двойным действием.
Применение:
Эти пневматические зажимные устройства выполнены в соответствии с требованием машиностроения и пригодны
для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.
Указание:
Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) и крепежный набор (№ заказа CRSMB-8-32/100) заказываются в FESTO отдельно.
| № заказа | Размер | F1 [kN] | F2 [kN] | F3 [kN] | F4 [kN] | F5 [kN] | Vn [dm³] | Вес [g] |
| 559772 | 4 | 6 | 9 | 1,5 | 2,2 | 0,75 | 1 | 5100 |
| 559773 | 6 | 12 | 18 | 2,5 | 3,5 | 1 | 1,8 | 7250 |
| 559774 | 8 | 20 | 30 | 4 | 6 | 1,8 | 4,3 | 16800 |
|

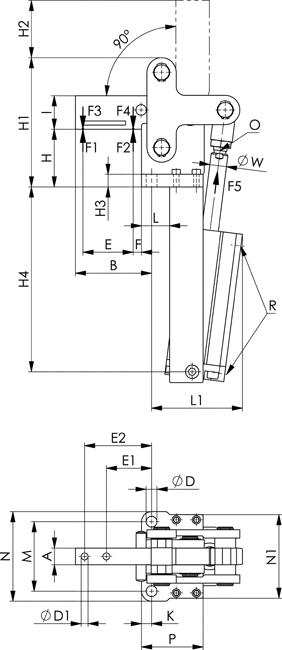

№ заказа |
Размер |
A |
B |
dia. D |
dia. D1 |
E |
E1 |
E2 |
F |
H |
H1 |
H2 |
H3 |
H4 |
|
559772 |
4 |
15 |
82 |
11 |
6,2 |
54 |
47 |
74 |
10,0 |
65 |
129,5 |
75,5 |
12 |
193 |
|
559773 |
6 |
20 |
91 |
13 |
8,2 |
60 |
54 |
80 |
10,0 |
69 |
154,5 |
68,5 |
15 |
221 |
|
559774 |
8 |
30 |
125 |
17 |
13,0 |
95 |
67 |
107 |
9,5 |
94 |
204,0 |
110,0 |
20 |
255 |
|
№ заказа |
Размер |
I |
K |
L |
L1 |
M |
N |
N1 |
O |
P |
R |
Диам. W |
Диам. поршня |
|
559772 |
4 |
30 |
10 |
37,0 |
103 |
70 |
90 |
82 |
M12x1,25 |
67,0 |
G1/8 |
16 |
40 |
|
559773 |
6 |
40 |
12 |
33,5 |
120 |
83 |
107 |
100 |
M16x1,50 |
73,5 |
G1/4 |
20 |
50 |
|
559774 |
8 |
60 |
15 |
49,0 |
162 |
115 |
145 |
115 |
M16x1,50 |
109,0 |
G1/4 |
20 |
63 |
