Тяжелое пневматическое зажимное устройство № 6825CE AMF
Устройство с горизонтальным положением цилиндра.
С регулируемым демпфированием конечного положения. С магнитным поршнем для запроса конечного положения. Улучшенная вороненая сталь. Движущиеся в бронзовых втулках, не требующие техобслуживания болты крышки подшипника выполнены из улучшенной стали, отшлифованы и установлены со стопорными кольцами.
Зажимное устройство готово к подключению, оно состоит из:
- механического элемента № 6815C
- пневматического цилиндра FESTO с двойным действием
- кронштейна подшипника
Цилиндры соответствуют DIN ISO 6432.
Применение:
Эти пневматические зажимные устройства выполнены в соответствии с требованием машиностроения и пригодны для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного
устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных
процессах.
Указание:
Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) и крепежный
набор (№ заказа SMBR-8-*) заказываются в FESTO отдельно.
* = диаметр поршня цилиндра

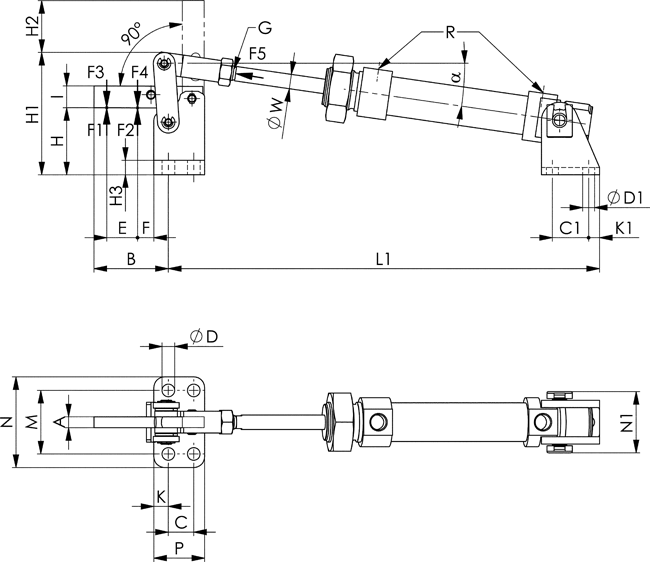

| № заказа | Размер | F1 [kN] | F2 [kN] | F3 [kN] | F4 [kN] | F5 [kN] | Vn [dm³] | Вес [g] |
| 92106 | 0 | 0,6 | 1 | 0,2 | 0,4 | 0,1 | 0,1 | 260 |
| 92122 | 1 | 0,8 | 1,2 | 0,6 | 0,8 | 0,19 | 0,15 | 500 |
| № заказа | Размер | A | B | C | C1 | dia. D | dia. D1 | E | F | G | H | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 92106 | 0 | 5 | 34 | 11 | 15 | 4,5 | 5,5 | 14 | 7 | M6 | 26 | 53 | 23 | 6 |
| 92122 | 1 | 6 | 41 | 14 | 20 | 7,0 | 6,5 | 17 | 9 | M8 | 37 | 68 | 28 | 8 |
| № заказа | Размер | I | K | K1 | L1 | M | N | N1 | P | R | dia. W | α | Диам. поршня | Ход поршня |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 92106 | 0 | 10 | 5,5 | 5 | 195 | 27 | 35 | 27,5 | 22 | M5 | 6 | 6,6° | 16 | 40 |
| 92122 | 1 | 12 | 8,0 | 6 | 238 | 35 | 50 | 34,0 | 28 | G1/8 | 8 | 9,0° | 20 | 40 |
