Тяжелое пневматическое зажимное устройство № 6825A AMF
С горизонтальным положением цилиндра.
Закаленная сталь, полированная. Болты подшипников, идущие в вкладышах подшипников, закалены, отшлифованы и зафиксированы стопорными кольцами.
С магнитным поршнем для контроля конечного положения.
Зажимное устройство готово к подключению, оно состоит из:
- механического элемента № 6815C
- пневматического цилиндра FESTO с двойным действием
Применение:
Эти пневматические зажимные устройства выполнены в соответствии с требованием машиностроения и пригодны для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.
Указание:
Это пневматическое зажимное устройство имеет также гидравлический привод и поставляется под номером 6960C.
При необходимости закажите наш каталог гидравлических зажимных приспособлений. Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) и крепежный набор (№ заказа CRSMB-8-32/100) заказываются в FESTO отдельно.
| № заказа | Размер | F1 [kN] | F2 [kN] | F3 [kN] | F4 [kN] | F5 [kN] | Vn [dm³] | Вес [g] |
| 559769 | 4 | 6 | 9 | 1,5 | 2,2 | 0,75 | 1 | 4380 |
| 559770 | 6 | 12 | 18 | 2,5 | 3,5 | 1 | 1,8 | 7360 |
| 559771 | 8 | 20 | 30 | 4 | 6 | 1,8 | 4,3 |
16800 |
|

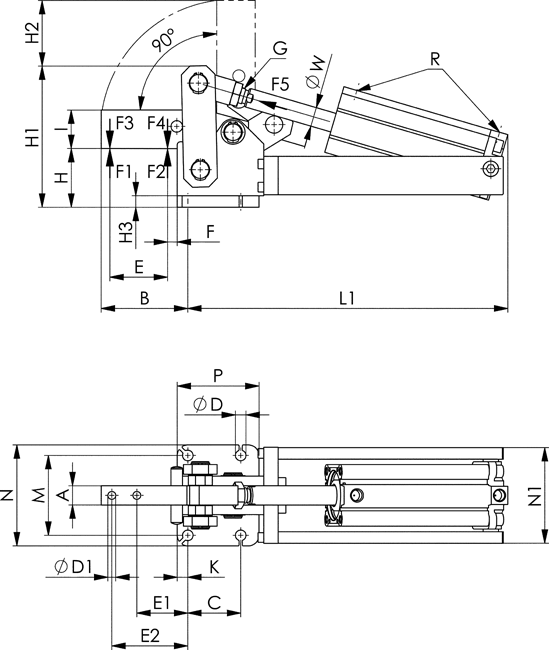

№ заказа |
Размер |
A |
B |
C |
dia. D |
dia. D1 |
E |
E1 |
E2 |
F |
G |
H |
H1 |
H2 |
H3 |
|
559769 |
4 |
15 |
82 |
52 |
11 |
6,2 |
54 |
47,0 |
74,0 |
10,0 |
M12 x 1,25 |
57 |
122 |
75 |
12 |
|
559770 |
6 |
20 |
90 |
55 |
11 |
8,2 |
60 |
53,0 |
79,0 |
10,0 |
M16 x 1,50 |
61 |
147 |
68 |
12 |
|
559771 |
8 |
30 |
128 |
80 |
13 |
13,0 |
95 |
69,5 |
109,5 |
9,5 |
M16 x 1,50 |
86 |
196 |
110 |
12 |
|
№ заказа |
Размер |
I |
K |
L1 |
M |
N |
N1 |
P |
R |
Диам. W |
Диам. поршеня |
|
559769 |
4 |
30 |
10,0 |
284 |
70 |
90 |
82 |
77,0 |
G1/8 |
16 |
40 |
|
559770 |
6 |
40 |
11,0 |
333 |
83 |
105 |
100 |
85,0 |
G1/4 |
20 |
50 |
|
559771 |
8 |
60 |
12,5 |
404 |
111 |
135 |
123 |
112,5 |
G1/4 |
20 |
63 |
