Горизонтальный шарнирный зажим plus с оранжевой ручкой AMF № 68300J
С увеличенным усилием зажима, открытым зажимным рычагом и горизонтальным основанием.
Оцинкован и пассивирован. Заклепки из нержавеющей стали. Подшипники предварительно смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент со стопорной шайбой для зажимного винта на конце зажимного рычага.
В комплекте с закаленным, оцинкованным зажимным винтом № 68301.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557337 |
1 |
1,1 |
1,7 |
M5 x 35 |
114 |
|
557935 |
2 |
1,6 |
3,0 |
M6 x 50 |
450 |
|
557338 |
3 |
2,5 |
4,0 |
M8 x 58 |
560 |
|
557339 |
4 |
3,5 |
8,0 |
M10 x 76 |
1250 |

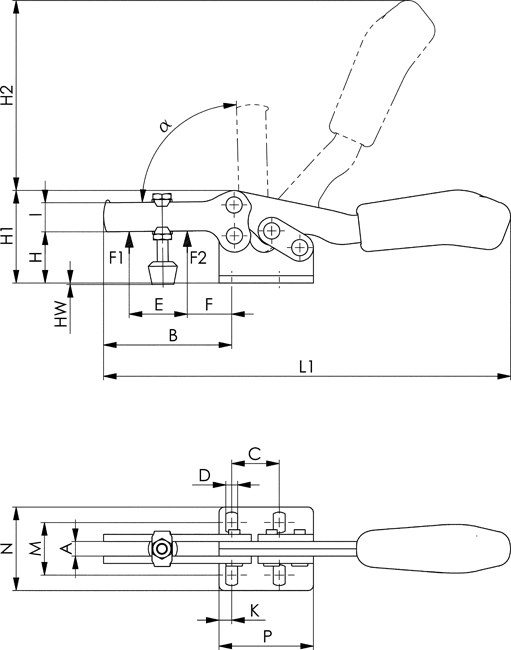

Таблица размеров:
|
Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
H2 |
HW min. |
HW max. |
I |
K |
L1 |
M |
N |
P |
α |
|
557337 |
1 |
5 |
46 |
13,5 |
4,3 |
20 |
16,5 |
19,0 |
35 |
46 |
0 |
10,0 |
12 |
6,0 |
126 |
15,0 - 19,5 |
27,5 |
34,0 |
90° |
|
557935 |
2 |
8 |
71 |
26,0 |
6,5 |
39 |
14,0 |
28,0 |
51 |
108 |
-1 |
12,0 |
16 |
7,0 |
224 |
23,5 - 34,0 |
46,0 |
52,0 |
90° |
|
557338 |
3 |
8 |
78 |
26,0 |
6,5 |
43 |
22,0 |
33,5 |
58 |
112 |
-1 |
13,0 |
18 |
6,5 |
242 |
25,5 - 36,0 |
47,0 |
52,5 |
90° |
|
557339 |
4 |
10 |
120 |
41,5 |
8,6 |
69 |
23,0 |
41,0 |
77 |
135 |
-2 |
16,5 |
24 |
10,5 |
329 |
34,5 - 45,0 |
60,0 |
76,0 |
90° |
