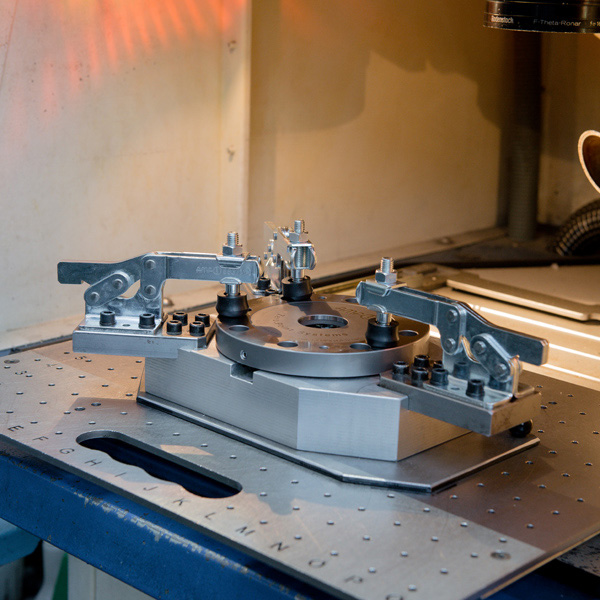

Горизонтальный шарнирный зажим AMF № 6837M
Для съемной ручки.
Чтобы предотвратить помехи во время использования, ручку можно снять после открытия или закрытия этого горизонтально действующего шарнирного зажима.
С открытым зажимным рычагом и горизонтальным основанием. Оцинкованный и пассивированный. Заклепки из нержавеющей стали. Подшипники предварительно смазаны.
Ручка 6837H не входит в комплект поставки и должна заказываться отдельно.
В комплекте с закаленным оцинкованным зажимным винтом № 6890.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
93948 |
2 |
1,0 |
1,2 |
M6 x 35 |
160 |
|
94201 |
3 |
1,8 |
2,5 |
M8 x 45 |
269 |
|
94268 |
4 |
2,0 |
3,0 |
M8 x 65 |
608 |

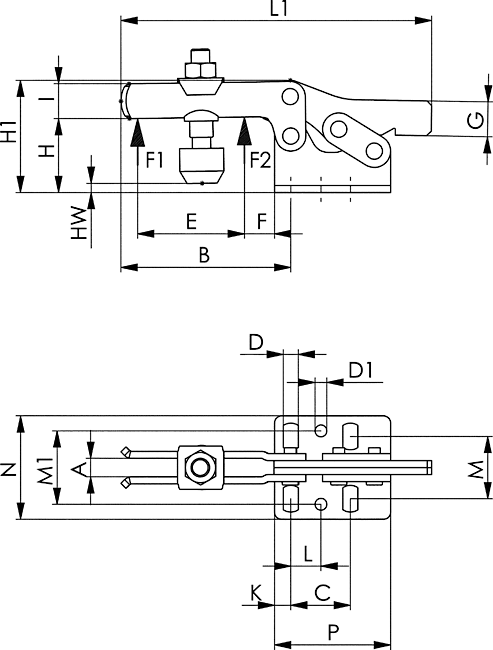

Таблица размеров:
|
Номер заказа |
Размер |
A |
B |
C |
D |
D1 |
E |
F |
G |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
M |
M1 |
N |
P |
α |
|
93948 |
2 |
6 |
64 |
26,0 |
5,6 |
5,6 |
32 |
16 |
12 |
24 |
45,0 |
-1,5 |
5 |
13,2 |
6 |
12,7 |
113 |
19,5 - 29,5 |
28,5 |
42,0 |
38 |
90° |
|
94201 |
3 |
8 |
73 |
25,7 |
6,5 |
5,1 |
38 |
14 |
15 |
32 |
48,5 |
-2,0 |
9 |
15,0 |
7 |
13,0 |
134 |
22,0 - 31,8 |
31,6 |
45,5 |
50 |
90° |
|
94268 |
4 |
10 |
113 |
41,5 |
8,5 |
8,5 |
63 |
27 |
15 |
45 |
75,0 |
-4,0 |
24 |
20,0 |
8 |
20,5 |
191 |
29,0 - 43,0 |
43,0 |
58,0 |
57 |
90° |
