Зажимной винт ESD AMF № 6890ESD
С защитным колпачком из электропроводящего (рассеивающего) материала.
Для открытых зажимных рычагов, закаленный, оцинкованный и пассивированный. Класс прочности на растяжение 8.8, со съемным защитным колпачком и элементом гайка-шайба.
Приложение:
Зажимной винт ESD был специально разработан для использования в зонах защиты от электростатического разряда (EPA – electrostatic protected area) для работы с чувствительными к электростатическому электричеству компонентами, узлами или устройствами в соответствии со стандартом DIN EN 61340-5-1.
Функции:
- Сопротивление утечки в соответствии с DIN IEC/TR 61340-5-2 от 10⁰⁴ до 10⁰⁹ Ом
- Время разряда в соответствии с DIN IEC/TR 61340-5-2 < 2 секунд
- Поверхностное натяжение (напряженность электрического поля) в соответствии с DIN EN 61340-5-1 < 100 Вольт
Примечание:
Зажимной винт ESD не является изолирующим. Его нельзя использовать в зонах, где используются открытые напряжения.
|

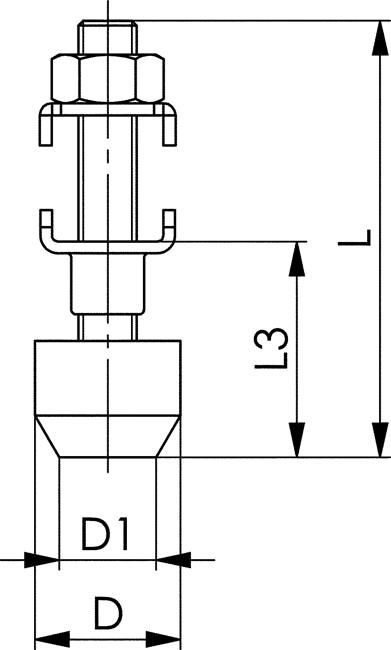

Номер заказа |
Размер |
Винт DIN 933 |
Размер шайбы |
D |
D1 |
L |
L3 |
Вес |
|
562598 |
0 |
M4 x 25 |
0 |
11,0 |
7 |
32 |
13 - 20 |
5 |
|
562599 |
1 |
M5 x 30 |
1 |
12,5 |
8 |
38 |
17 - 24 |
10 |
|
562600 |
2 |
M6 x 35 |
2 |
15,0 |
10 |
45 |
18 - 28 |
22 |
|
562601 |
3 |
M8 x 45 |
3 |
19,0 |
13 |
58 |
22 - 34 |
40 |
