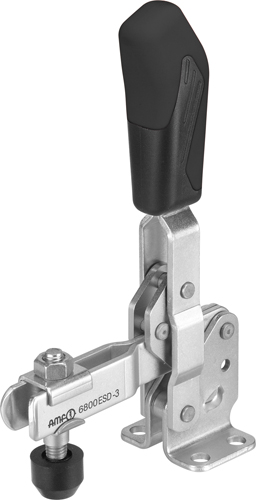

ESD Вертикальный шарнирный зажим AMF № 6800ESD
С защитным колпачком и ручкой из электропроводящего (рассеивающего) материала.
С открытым зажимным рычагом и горизонтальным основанием.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые для размеров 2 и 3 движутся в закаленных втулках. Опорные позиции смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент с защитой пальцев, фиксатор для зажимного винта на конце зажимного рычага.

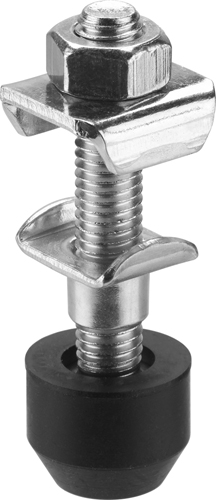

В комплекте с закаленным, оцинкованным зажимным винтом № 6890ESD.
Приложение:
Зажим ESD специально разработан для использования в зонах защиты от электростатического разряда (EPA – electrostatic protected area) для работы с компонентами, узлами или устройствами, чувствительными к электростатическому электричеству, в соответствии со стандартом DIN EN 61340-5-1.
Функции:
- Сопротивление утечки в соответствии с DIN IEC/TR 61340-5-2 от 10⁰⁴ до 10⁰⁹ Ом
- Время разряда в соответствии с DIN IEC/TR 61340-5-2 < 2 секунд
- Поверхностное натяжение (напряженность электрического поля) в соответствии с DIN EN 61340-5-1 < 100 Вольт
Примечание:
Вертикальный зажим ESD не является изолирующим. Его нельзя использовать в зонах, где используются открытые напряжения.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
562483 |
0 |
0,5 |
0,7 |
M4 x 25 |
60 |
|
562484 |
1 |
0,6 |
1,1 |
M5 x 30 |
105 |
|
562486 |
2 |
0,8 |
1,2 |
M6 x 35 |
175 |
|
562487 |
3 |
1,2 |
2,5 |
M8 x 45 |
410 |
|
Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
M1 |
N |
P |
α |
α* |
|
562483 |
0 |
4 |
31 |
8,5 - 13,5 |
4,5 |
14 |
5,5 |
18 |
81 |
-1,5 |
3,5 |
8 |
5,5 |
- |
49 |
50 |
23,0 |
- |
32 |
22 |
95° |
- |
|
562484 |
1 |
5 |
39 |
16,0 |
4,5 |
18 |
6,0 |
19 |
98 |
-4,0 |
2,0 |
10 |
5,5 |
- |
61 |
58 |
22,5 - 26,0 |
- |
34 |
27 |
95° |
- |
|
562486 |
2 |
6 |
52 |
20,0 |
5,5 |
25 |
11,0 |
23 |
140 |
-3,0 |
4,5 |
12 |
6,0 |
12,5 |
78 |
89 |
23,0 - 31,0 |
27 |
43 |
32 |
105° |
60° |
|
562487 |
3 |
8 |
79 |
20,0 |
7,5 |
37 |
19,0 |
33 |
186 |
2,0 |
11,0 |
18 |
7,5 |
- |
112 |
112 |
32,5 |
- |
46 |
35 |
105° |
60° |
