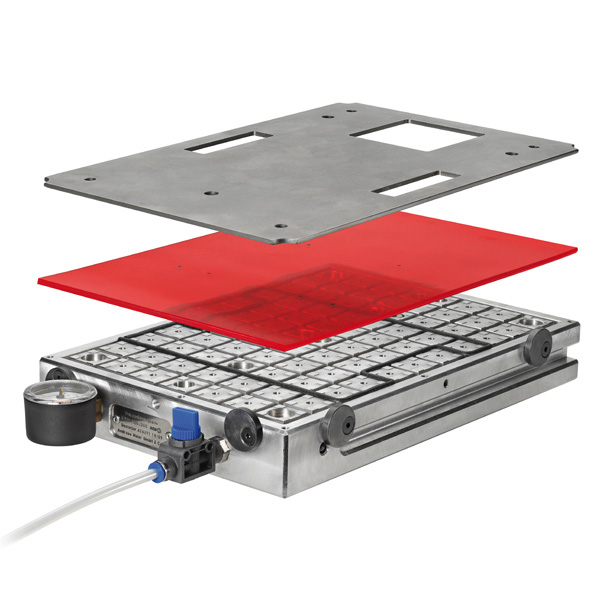

Переходная пластина, № 7800AMG резина
Преимущество:
- Хороший коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям смещения во время обработки.
- Можно спокойно снять фрезой до 2 мм глубины адаптерного мата.
- При постоянном применении одинаковых контуров адаптерный мат может использоваться почти неограниченное количество раз, поскольку не подвержен износу.
Приложение:
1. Уплотняющий шнур вставляется в решетку вакуумной прижимной пластины. Для этого необходимо пройти весь путь до участка заготовки, который необходимо обработать. 2. Адаптерный коврик помещается на вакуумную прижимную пластину. 3. В пределах отмеченной зоны зажима коврик-переходник перфорируется на деревянной пластине с помощью дырокола Ø 3–5 мм. Положение перфораций должно находиться в зоне фрезеровки на вакуумном патроне. 4. Обрабатываемую деталь устанавливают и фиксируют с помощью регулируемых эксцентриковых упоров.
Уведомление:
Перед влажной обработкой со смазочно-охлаждающей жидкостью мат адаптера следует очистить ацетоном.
|
№ заказа |
Размер |
Толщина материала ± 0,2 |
Вес |
|
375485 |
150x150 |
4 |
110 |
|
375014 |
300x200 |
4 |
275 |
|
375022 |
300x400 |
4 |
550 |
|
375030 |
400x400 |
4 |
780 |
|
375048 |
400x600 |
4 |
1100 |
|
569485 |
600x800 |
4 |
2500 |
