Захват с компенсатором, гидравлический AMF № 1650-223
Описание:
Захват обеспечивает полностью автоматическую смену заготовки в процессе обработки на станке. Он заменяется из инструментального магазина фрезерного станка и позволяет перемещать детали между хранилищем деталей и зажимным устройством.
Он приводится в действие воздухом для охлаждающей смазки, который проходит через шпиндель станка. Захват закрывается гидравлически, а открытие происходит за счет усилия пружины.
Встроенная функция подпружиненного противовеса CX защищает инструмент, шпиндель станка и заготовку, а также компенсирует допуски и неровности.
- Макс. допустимая скорость: 20 [об / мин]
- Подходит для Weldon и гидравлических расширительных патронов
- Рассчитана на температуру окружающей среды от 0 ° C до 60 ° C
- Транспортировка заготовок макс. 8 кг
- В стандартную поставку входят три сменных уплотнения
- Доступны два исполнения для размеров заготовок до макс. 50 мм или 70 мм
Особенности:

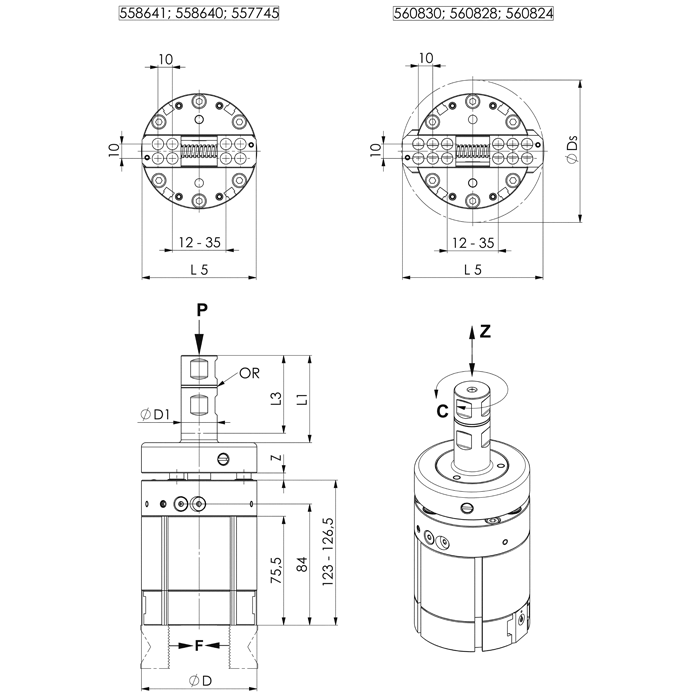

- Функция противовеса (Z: 5 мм, C: +/- 3 °) обеспечивает оптимальную защиту всех компонентов и компенсацию допусков и неровностей
- Усилие захвата можно легко регулировать с помощью дросселей и, таким образом, адаптировать к соответствующим требованиям деталей
- Легко заменяемые вставки захватов для работы с деталями различной геометрии
- Простая реализация смены без участия человека, что означает более эффективное использование станка и большую гибкость
- Значительное сокращение времени наладки для небольших и средних партий
| № заказа |
Мин. рабочее давление P[бар] |
Макс. рабочее давление P[бар] |
Ход [мм] |
Сила захвата F[Н] |
Вес [г] |
| 558641 | 25 | 30 | 23 | 250, 500, 1000 | 2200 |
| 558640 | 35 | 40 | 23 | 250, 500, 1000 | 2200 |
| 557745 | 45 | 50 | 23 | 250, 500, 1000 | 2200 |
| 560830 | 25 | 30 | 23 | 250, 500, 1000 | 2288 |
| 560828 | 35 | 40 | 23 | 250, 500, 1000 | 2288 |
| 560824 | 45 | 50 | 23 | 250, 500, 1000 |
2288 |
