Одинарный зажимной кронштейн AMF № 6204K1HA-004
Гидравлическая разблокировка.
Пневматический выдув.
Рабочее давление открытия: мин. 50 бар - макс. 60 бар.
Контактная поверхность зажимных модулей: сталь, нержавеющая и закаленная.
Опорная плита: сталь, незакаленная.
Точность повторения < 0,005 мм.
Дизайн:

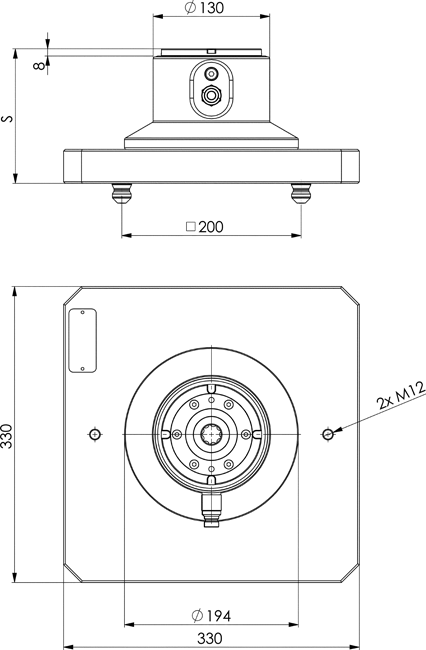

Гидравлический зажимной кронштейн для оптимизированного по времени наладки зажима на зажимных станциях KH10.2. Установочный зажимной модуль KH10.2 с четырехкратной индексацией. Тяговые штифты установлены снизу.
Шаг составляет 200 мм. Быстроразъемная заглушка предварительно смонтирована, а встроенная функция продувки может быть подключена индивидуально.
Примечание:
* Пожалуйста, соблюдайте инструкцию по установке.
|
|
Размер |
Сила втягивания/запирания до |
Удерживающая сила* |
Blow out |
S |
Вес |
|
428128 |
KH10.2 |
10 |
25 |
● |
150 |
45 |
|
428144 |
KH10.2 |
10 |
25 |
● |
200 |
50 |
|
428169 |
KH10.2 |
10 |
25 |
● |
240 |
54 |
