4-точечная зажимная станция AMF № 6204S4HA-002

4-точечная зажимная станция № 6204S4HA-002

Гидравлическая разблокировка.
Продувка пневматическим способом.
Рабочее давление открытия: 50 - 60 бар.
Опорная поверхность для зажимных модулей: сталь, нержавеющая и закаленная.
Опорная пластина: сталь, незакаленная.
Повторяемость < 0,005 мм.

Исполнение:

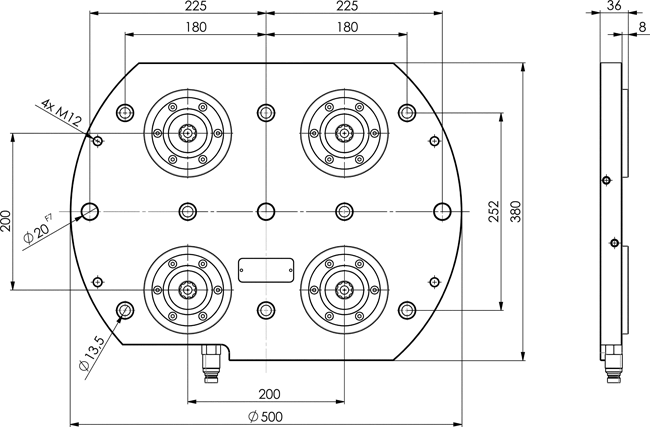

Гидравлическая зажимная станция для оптимизации времени переналадки на столах станков с расстоянием между пазами 63 мм. Крепление осуществляется винтами с цилиндрической головкой М12. Имеются как минимум два установочных отверстия для выравнивания.
Шаг зажимных модулей – 200 мм. Быстроразъемная заглушка предварительно смонтирована, а встроенная функция продувки может быть подключена индивидуально.

Приложение:
например, для DMG/DMU 50 EVO

Уведомление:
* Обратите внимание на инструкцию по сборке.

Преимущество:
Небольшая общая высота всего 36 мм.
