Зажимная втулка противовеса AMF № 6214ZN-XXX-02
Для привинчивания.
Закалённый.
Приложение:
Компенсационный тяговый штифт поддерживается подшипниками, так что он радиально подвижен и используется, когда необходимо компенсировать большие допуски расстояния между зажимными втулками. Компенсационный зажим подходит для пневматических зажимных модулей 6215RP-250 и 251 и механических зажимных модулей 6214RM-250 и 251. Компенсационная зажимная втулка имеет наружную резьбу и может, например, ввинчиваться непосредственно в приспособления или заготовки.
Примечание:
Зажимная втулка имеет только функцию удержания и не поглощает боковую нагрузку.
Соответствующий монтажный инструмент доступен под заказом № 559439.
|
|

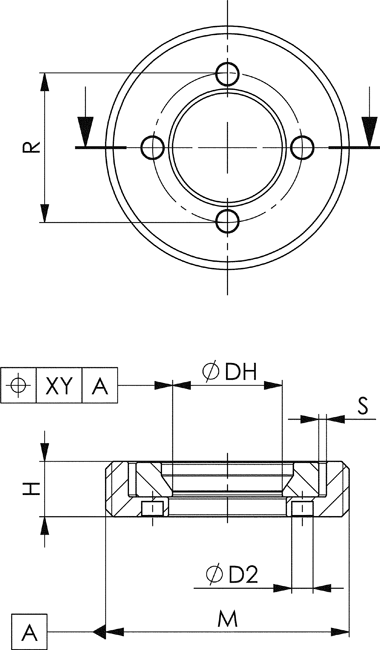

Размер |
Противовес XY |
Диаметр D2 |
ØDH |
H |
M |
R |
S |
Вес |
|
559093 |
250 |
1,0 |
2,1 |
10,70 |
5,45 |
M24 x 1 |
14,75 |
0,75 |
13 |
