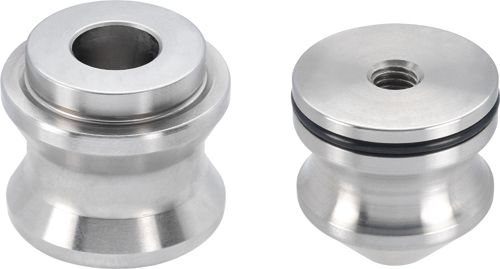

Тяговый штифт размером 5 для крепежного винта M6 AMF № 6370ZN-5
Закаленный, для зажимных модулей размером 5.
Дизайн:
номер заказа 306019: тяговый штифт нулевой точки, номер заказа 306035: тяговый штифт синхронизации,
номер заказа 306050: тяговый штифт уменьшенного размера, номер заказа 306076: тяговый штифт защиты
Примечание:
Прорезной штифт имеет дополнительную канавку для выравнивания, которую можно использовать для упрощения установки.
По запросу:
Защитная защелка из пластика.
|
|
Размер |
Диаметр DN |
Диаметр D1 |
Диаметр D2 |
H |
H1 |
M |
T |
Вес |
|
306019 |
5 |
15,0 |
10 |
6 |
12,7 |
10,2 |
- |
2,5 |
15 |
|
306035 |
5 |
15,0 |
10 |
6 |
12,7 |
10,2 |
- |
2,5 |
15 |
|
306050 |
5 |
14,8 |
10 |
6 |
12,7 |
10,2 |
- |
2,5 |
15 |
|
306076 |
5 |
14,8 |
- |
- |
- |
- |
M 6 |
- |
12 |
