Тяговый штифт размером 20 для крепежного винта M10 и M12 AMF № 6370ZN-20
Закаленный, для зажимных модулей размером 20.
Дизайн:
Номер заказа 303149: тяговый штифт нулевой точки, номер заказа 303156: тяговый штифт синхронизации,
номер заказа 303164: тяговый штифт уменьшенного размера, номер заказа 303172: тяговый штифт защиты
Примечание:
Тяговый штифт ГРМ имеет дополнительное центрирующее отверстие, которое можно использовать для упрощения установки.
|
|

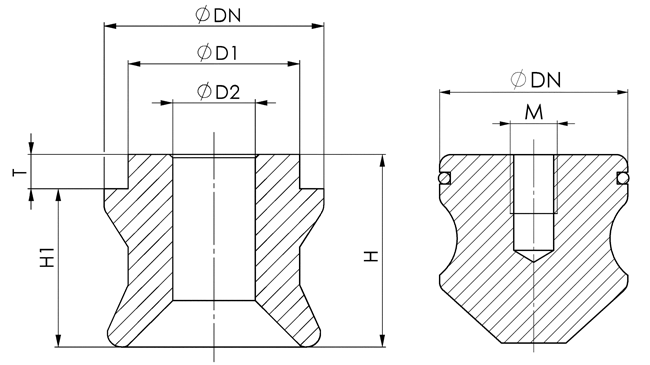

Размер |
диаметр DN |
диаметр D1 |
диаметр D2 |
H |
H1 |
M |
T |
Вес |
|
303149 |
20 |
32,0 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
|
303156 |
20 |
32,0 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
|
303164 |
20 |
31,7 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
|
303172 |
20 |
31,7 |
- |
- |
- |
- |
M 8 |
- |
110 |
