Тяговый штифт размером 10 для крепежного винта M10 с уменьшенным установочным воротником AMF № 6370ZNR-10
Закаленный, для зажимных модулей размером 10
Дизайн:
Номер заказа 562755: тяговый штифт нулевой точки, номер заказа 562757: тяговый штифт синхронизации,
номер заказа 562759: тяговый штифт уменьшенного размера, номер заказа 304535: тяговый штифт защиты
Приложение:
Для зажима в отверстии для крепления с уменьшенным диаметром, например, перед термической обработкой заготовки. После рассверливания отверстия можно использовать соответствующий стандартный тяговый штифт.
Примечание:
Тяговый штифт ГРМ имеет дополнительное центрирующее отверстие, которое можно использовать для упрощения установки.
|
|

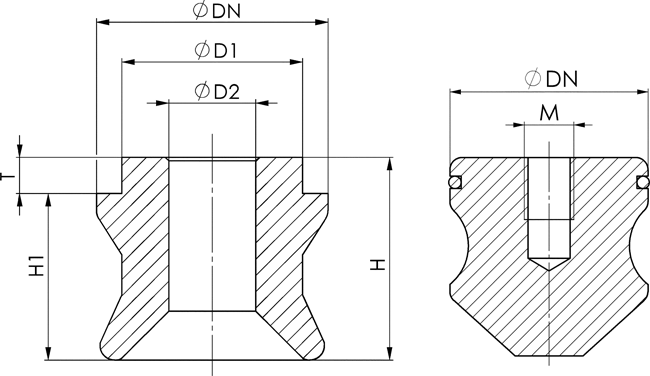

Размер |
диаметр DN |
диаметр D1 |
диаметр D2 |
H |
H1 |
M |
T |
Вес |
|
562755 |
10 |
22,0 |
14,5 |
10 |
19 |
16 |
- |
3 |
27 |
|
562757 |
10 |
22,0 |
14,5 |
10 |
19 |
16 |
- |
3 |
27 |
|
562759 |
10 |
21,8 |
14,5 |
10 |
19 |
16 |
- |
3 |
27 |
|
304535 |
10 |
21,8 |
- |
- |
- |
- |
M 8 |
- |
30 |
