Компенсационный тяговый штифт AMF № 6370ZNSN
Закалённый, для гидравлических и пневматических зажимных модулей
Примечание:
Компенсационный тяговый штифт поддерживается подшипниками, что делает его радиально подвижным, и используется, когда необходимо компенсировать большие допуски расстояния и угла между отверстиями тягового штифта.
Тяговый штифт выполняет только функцию удерживания и не поглощает боковую нагрузку.
|
|

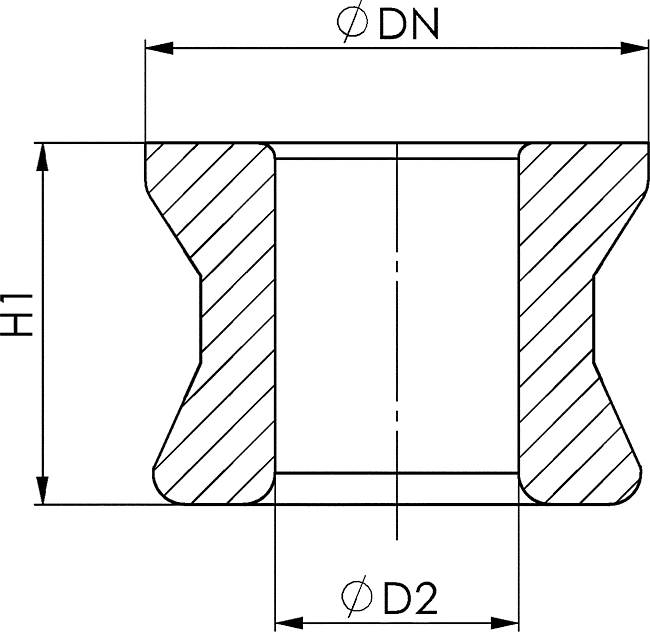

Размер |
Диаметр DN |
Диаметр D2 |
H1 |
Вес |
|
340059 |
10 |
21,8 |
12,0 |
16 |
25 |
|
305912 |
20 |
31,8 |
15,5 |
23 |
80 |
|
426882 |
40 |
39,8 |
20,0 |
29 |
160 |
