Насосный агрегат с 5 зажимными контурами № 6906P AMF

Насосный агрегат с 5 зажимными контурами № 6906P AMF

с 5 отдельными зажимными контурами, одностороннего действия,
макс. рабочее давление 400 бар

Дизайн:
Компактный, подключаемый насосный агрегат, готовый к работе с электроприводом и гидравликой. В комплекте: предохранительный клапан и реле давления, электромагнитный клапан, манометр, поплавковый выключатель, масляный заполнитель, электрическое управление с главным выключателем, индикаторные лампы и фланцевые розетки. Электрическое соединение с разъемом CEKON. В стандартную комплектацию входит 2 x 5 л гидравлического масла HLP32.

Приложение:
Насосный агрегат предназначен для работы гидравлических зажимных систем. Зажимные контуры 1-4 предназначены для зажима инструмента, контур 5 - для подъема гидравлической шарико-роликовой ленты.

Функции:

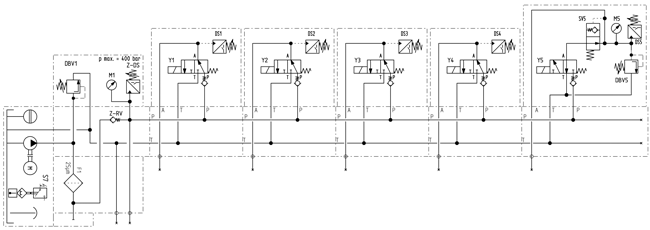

Радиально-поршневой насос приводится в действие стандартным двигателем переменного тока с классом энергоэффективности IE3. Двигатель защищен от перегрузки с помощью защитного выключателя двигателя и термоэлемента. Каждый из 4 зажимных контуров оснащен 3/2-седельным клапаном. Четыре реле давления (DS) прикреплены снаружи для внешнего контроля давления. В 5-м контуре имеются 3/2-ходовой клапан, нормально открытый, предохранительный клапан и реле давления. Настройка и контроль давления осуществляются с помощью предохранительного клапана (DBV) и электронного реле давления (EDS). Значение, установленное на предохранительном клапане, сохраняется с помощью кнопки Mode на реле давления. Это одновременно устанавливает предварительно запрограммированную точку выключения и обратного переключения.
Насосный агрегат работает прерывисто. В случае падения давления насосный агрегат автоматически активируется реле давления. Давление зажима отображается с помощью подсвеченных кнопок. Установленный поплавковый выключатель отключает насос в случае низкого уровня масла и выдает оптический сигнал.

Примечание:

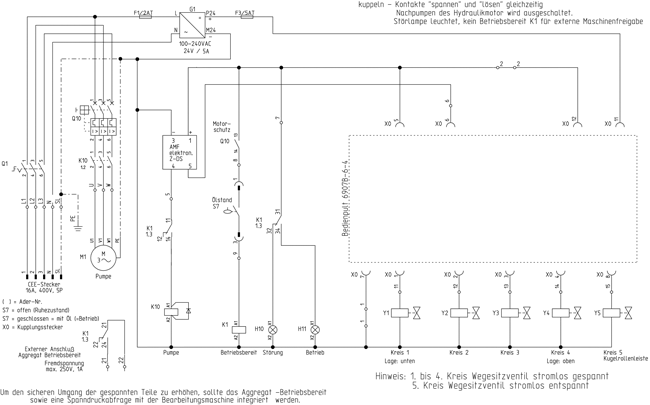

Обратите внимание на безупречный выпуск воздуха при подключении элементов. Прокачка в случае падения давления должна производиться максимум 2 раза в минуту. Агрегат не должен работать непрерывно. Для обеспечения безопасного зажима гидравлического инструмента зажим на ползун и стол в каждом случае осуществляется с помощью отдельного зажимного контура. Четыре реле давления DS1-DS4 используются для обеспечения внешнего контроля давления четырех зажимных контуров. Машина автоматически отключается при падении давления в одном зажимном контуре или в случае отсутствия масла. Электрическое соединение между контроллером пресса и силовым агрегатом должно быть выполнено заказчиком.
