Наружный зажим цангового зажима, цилиндрический № 6375ZA AMF

Наружный зажим цангового зажима, цилиндрический № 6375ZA AMF

Цанговое крепление из высокопрочного алюминия, анодированное или полиамидное. С запорным болтом из закаленной стали, вороненой.

Дизайн:
Цанговые зажимы всегда поставляются с фиксирующим болтом.

Приложение:

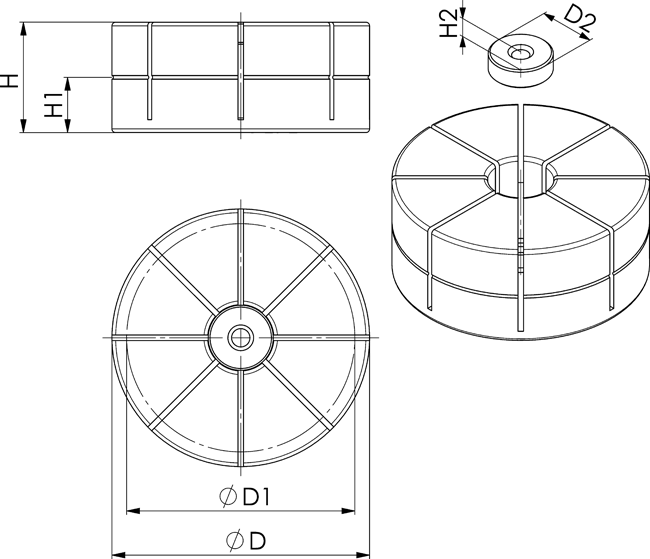

Цанговое крепление крепится с помощью крепежного комплекта 6375BA (соблюдайте характеристики крутящего момента) на базовом элементе 6375M. Для фиксации контура заготовки цанговое крепление должно быть зажато стопорным болтом. Затем контур заготовки фрезеруется в цанговом креплении с минимальной глубиной зажима 2 мм. Затем стопорный болт снимается, и заготовка может быть зажата. Цанговое крепление может быть отфрезеровано до высоты H1, что позволяет вводить новые контуры заготовки. Максимальный диаметр заготовки указан в таблице с D1.

Примечание:
Цанговое крепление всегда должно быть зажато заготовкой или стопорным болтом. Чтобы устранить вертикальный люфт между цанговым креплением и базовым элементом, необходимо применить легкое предварительное натяжение, приведя в действие зажимной штифт после того, как заготовка вставлена.

Преимущество:
- Зажим деликатных и тонкостенных заготовок
- Зажим свободной формы
- Заготовка зажимается без деформации благодаря радиально равномерному усилию зажима, приложенному к ней
- Возможна многократная вставка заготовок с различными контурами
