Винты с ромбовидной головкой для Т-образных пазов AMF № 797
Кованые, Т-образные пазы фрезерованные, резьба накатанная, термообработанные.
Приложение:
- дополнительная установка точки зажима для ранее зажатого приспособления
- последующая установка точки зажима для ранее занятого Т-образного паза стола станка

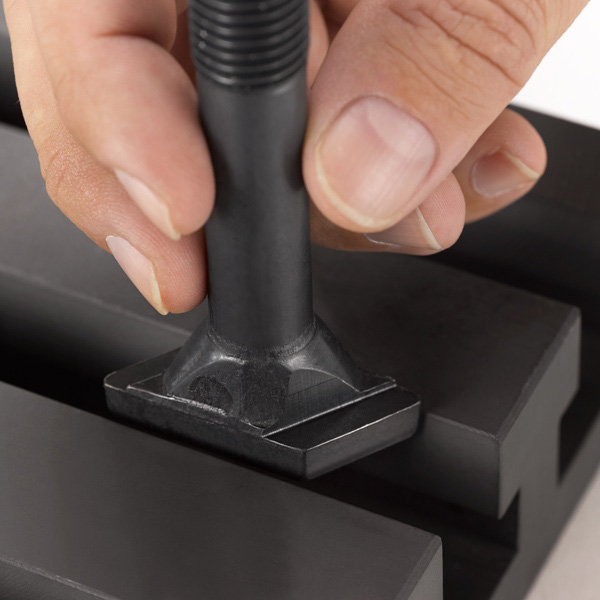

- Вставка винта с ромбовидной головкой сверху в Т-образный паз и поворот до упора в Т-образном пазу
- Это также возможно при комбинации винта с ромбовидной головкой № 510 и шпильки DIN 6379
Примечание:
В связи с уменьшенной контактной поверхностью в Т-образном пазу максимально допустимая грузоподъемность винта соответствует значениям для класса прочности 8.8.
Соответствующие гайки DIN 6330B и шайбы DIN 6340.
Преимущество:
Преимущества накатки резьбы:
- отсутствие прерывания ориентации волокон
- снижение чувствительности к надрезам
- очень хорошие показатели шероховатости на боковых поверхностях резьбы и на радиусе основания
|
|
D x Slot x L |
Класс прочности |
A |
B |
E |
K |
Вес |
|
87296 |
M12x14x 50 |
8.8 |
13,7 |
35 |
22 |
8 |
70 |
|
87312 |
M12x14x 80 |
8.8 |
13,7 |
55 |
22 |
8 |
100 |
|
87338 |
M12x14x125 |
8.8 |
13,7 |
75 |
22 |
8 |
120 |
|
87353 |
M16x18x 63 |
8.8 |
17,7 |
45 |
28 |
10 |
160 |
|
87379 |
M16x18x100 |
8.8 |
17,7 |
65 |
28 |
10 |
220 |
|
87395 |
M16x18x160 |
8.8 |
17,7 |
100 |
28 |
10 |
280 |
|
86793 |
M20x22x 80 |
8.8 |
21,7 |
55 |
35 |
14 |
330 |
|
86801 |
M20x22x125 |
8.8 |
21,7 |
85 |
35 |
14 |
430 |
|
86819 |
M20x22x200 |
8.8 |
21,7 |
120 |
35 |
14 |
570 |
|
86959 |
M24x28x125 |
8.8 |
27,7 |
85 |
44 |
18 |
770 |
|
87114 |
M24x28x250 |
8.8 |
27,7 |
150 |
44 |
18 |
1120 |
