Силовое зажимное устройство № 7600
Мощный зажимной элемент из легированной улучшенной стали в кованном варианте для переменной высоты зажима, с перемещаемой базовой деталью.
Состоит из:
- базовой детали
- несущего элемента
- упора с гладкой поверхностью
- крепежного комплекта № 7600BFS
Применение:
1. Разместить и закрепить несущий элемент на инструментальном столе.
2. Базовый элемент можно переместить на несущем элементе в произвольное положение, он готов к использованию.
3. С помощью регулировочного винта возможно плавное перемещение натяжной планки по высоте с одновременным зажимом заготовки.
4. Прочная конструкция обеспечивает быстрый и несложный зажим.
Преимущество:
- низкая монтажная высота
- большие зажимные усилия от 22 до 49 кН
- плавная регулировка по высоте и длине
- быстрый и несложный зажим обеспечивается за счет очень прочной конструкции
- простой монтаж элементов
- использование в T-образных пазах 14–28 мм или в растровых плитах M12, M16, M20
- 2 варианта упора
Указание:
Максимальная нагрузка может различаться в зависимости от зажима и состояния резьбы (смазка).
Для минимизации износа регулировочного винта рекомендуется использовать пасту для резьбы AMF № 6339. Она содержит комбинацию высокоэффективных твердых смазочных материалов, которая обладает синергическим эффектом, термостойка и несмываема.
|

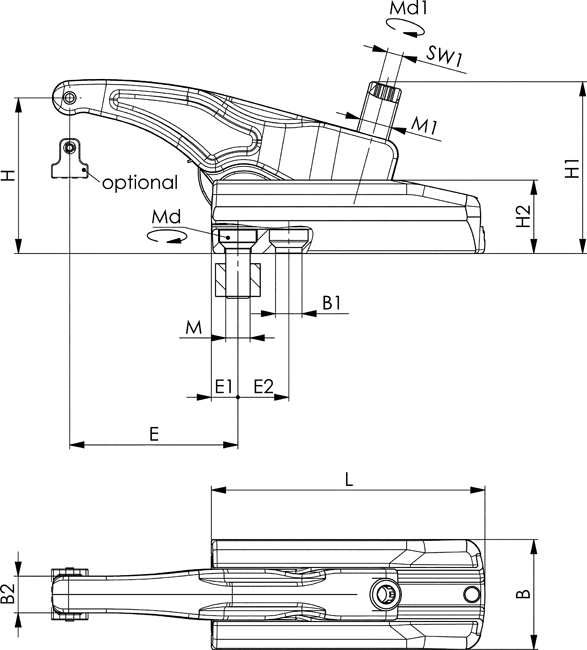

№ заказа |
Размер |
Макс. нагрузка |
M |
Паз |
H |
V |
L |
Вес |
|
562184 |
22 |
22 |
M10 |
12 |
5 – 38 |
19 – 54 |
65 |
700 |
|
556406 |
22 |
22 |
M12 |
14 |
5 – 38 |
19 – 54 |
65 |
700 |
|
556186 |
30 |
30 |
M12 |
14 |
6 - 68 |
13 - 110 |
135 |
2013 |
|
556187 |
30 |
30 |
M16 |
18 |
6 - 68 |
16 - 114 |
135 |
2045 |
|
556189 |
32 |
32 |
M12 |
14 |
6 - 50 |
12 - 82 |
95 |
1462 |
|
556190 |
40 |
40 |
M16 |
18 |
6 - 50 |
15 - 95 |
110 |
2262 |
|
556188 |
43 |
43 |
M16 |
18 |
5 - 80 |
16 - 134 |
155 |
3158 |
|
563656 |
44 |
44 |
M18 |
20 |
7 – 88 |
36 – 165 |
176 |
5880 |
|
554198 |
49 |
49 |
M20 |
22 |
7 - 88 |
19 - 165 |
176 |
5928 |
|
564654 |
60 |
60 |
M24 |
28 |
8 - 102 |
63 – 180 |
203 |
8950 |
