Распорный элемент с быстрозажимным креплением AMF № 7640Z
Изготовлен из легированной закаленной стали. Черный, оцинкованный методом закаленного литья по выплавляемым моделям. В комплекте с монтажным комплектом 7640BFS.
Приложение:
Установите распорный элемент на стол станка с помощью крепежного комплекта 7640BFS. Затем соедините компактный зажим с быстродействующим зажимом. Закрепите зажимной узел на столе станка с указанным моментом затяжки. Теперь заготовку можно зажать.
Примечание:
- Используйте только соответствующий монтажный комплект AMF 7640BFS.
- При использовании зажимного элемента без гайки с Т-образным пазом DIN508 прочность на растяжение опорной пластины должна быть не менее 900 Н/мм².
- Рекомендация: устанавливайте друг на друга не более 2 распорных элементов.
Преимущество:
- новый тип быстроразъемного зажима позволяет безвинтовое соединение распорных элементов друг с другом и с компактным зажимом.
- Непрерывный переход между высотами зажима.
- Надежное закрепление крепежного болта с гарантированным определенным крутящим моментом.
|
|

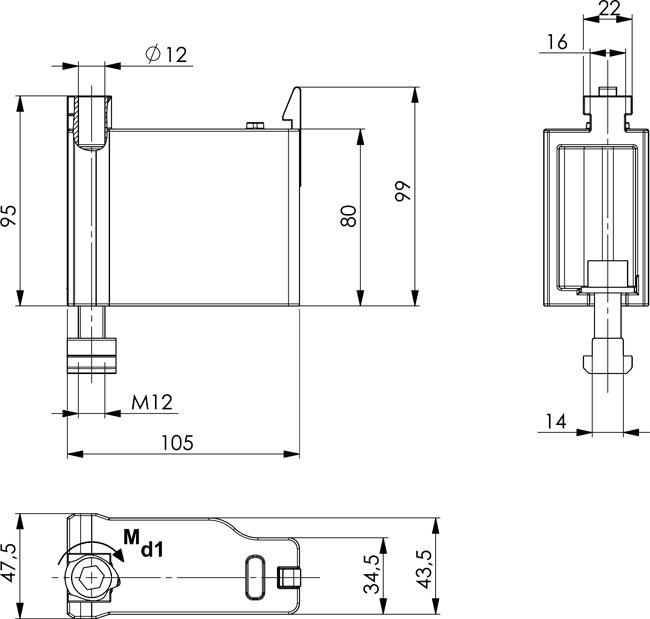

Размер |
Height |
Md 1 |
Вес |
|
567998 |
12/16 |
80 |
80 |
1406 |
