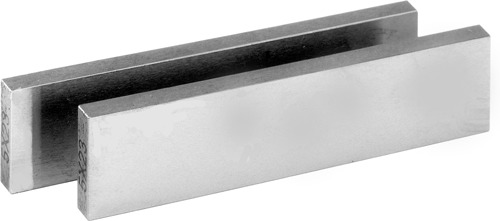

Комплект параллельных подкладок AMF DIN 6346
Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалено.
Допуск для пары по высоте tp2 и по ширине tp1 согласно IT 5.
Допуск номинальных размеров по высоте и ширине согласно ISO 2768m.
Остальные размеры согласно DIN ISO 2768m.
Благодаря геометрической градации достигается полное использование опорной высоты:
2,5 - 25 мм на 40 разных высотах 2,5 - 45 мм
4 - 32 мм на 40 разных высотах 4 - 57 мм
4 - 40 мм на 40 разных высотах 4 - 72 мм
8 - 50 мм на 30 разных высотах 8 - 90 мм
8 - 63 мм на 40 разных высотах 8 - 113 мм
Составы комплектов:
Размер 2,5-25 (ШхВхД):
2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 /
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 мм
Размер 4,0-40 (ШхВхД):
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 /
8,0x25x160 / 10,0x32x160 / 12,0x40x160 мм
Размер 8,0-63(ШхВхД):
8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 /
20,0x63x160 мм
Размер 20-100 (ШхВхД):
20,0x63x250 / 25,0x80x250 / 32,0x100x250 мм
Размер 4,0-32 (ШхВхД):
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 мм
Размер 8,0-50 (ШхВхД):
8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 мм
| № заказа | Размер | Пара | Ящик L x B x H | Вес [Кг] |
| 72322 | 2,5-25 | 9 | 200x100x 36 | 1,3 |
| 72330 | 4-40 | 7 | 305x115x 50 | 3,8 |
| 72348 | 8-63 | 5 | 305x115x 70 | 7,4 |
| 72355 | 20-100 | 3 | 280x215x125 | 27,1 |
| 72165 | 4-32 | 5 | 132x145x 50 | 1,5 |
| 72173 | 8-50 | 4 | 192x158x 75 | 4,9 |
