Пластина CNMG 120404E-FM T8330 Pramet
Пластина для точения — негативная’Material ID: 6754185
Двухсторонняя негативная пластина для токарной обработки’ 80° ромбическая с диаметр вписанной окружности 12.7 мм’ 4.76 мм толщина’ 0.4 мм радиус при вершине’ точность по ISO M’ стружколомающая геометрия FM’ закругленные режущие кромки’ сплав T8330′ покрытие PVD’ мелкозернистый субстрат WC-Co’ применение по ISO P25 -P40 и K20 -K40′ чистовая и получистовая обработка заготовок из конструкционных сталей и чугуна
| Описание | Значение |
|---|---|
| Номер EAN | 3603602895516 |
| Номер продукции SAP | 80016275 |
| Обозначение ANSI | CNMG 431-FM:T8330 |
| Общая масса — граммы | 9.7 |

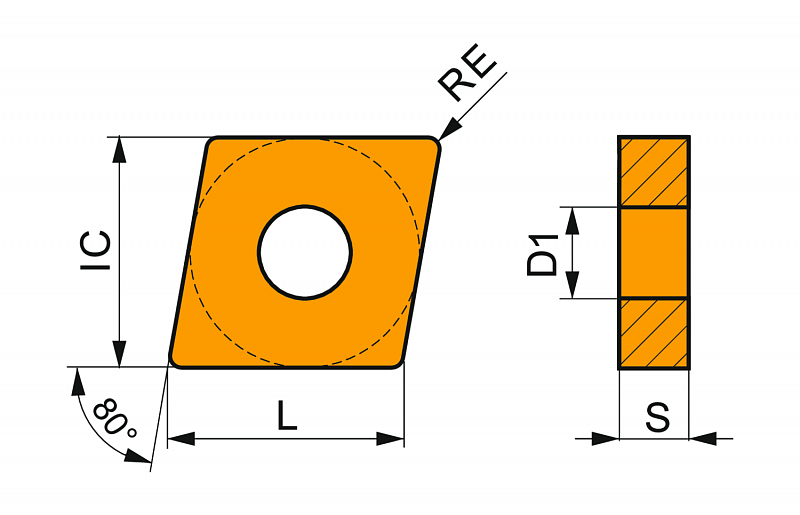

| Диаметр вписанной окружности — мм (IC) | 12.7 mm |
| Диаметр отверстия пластины — мм (D1) | 5.16 mm |
| Длина режущей кромки — мм (L) | 12.9 mm |
| Толщина пластины — мм (S) | 4.76 mm |
| Сплав | T8330 |
| Радиус при вершине — мм (RE) | 0.4 mm |
| Задний угол пластины’ код и угол | N 0° |
| Конструкция пластины | CNMG |
| Размер пластины | 12 |
| Толщина пластины | 04 |
| Тип пластины | G |
| Обозначение стружколомающей геометрии | FM |
| Форма пластины | C — ромбическая форма с углом 80° |
| Конструкция инструмента | CN |
| Insert Geometry | Negative |
| ISO | CNMG120404E-FM:T8330 |
