Зажим для отверстий MAXI, гидравлический, центрированный № 6970CD AMF

Зажим для отверстий MAXI, гидравлический, центрированный № 6970CD AMF

Дизайн:

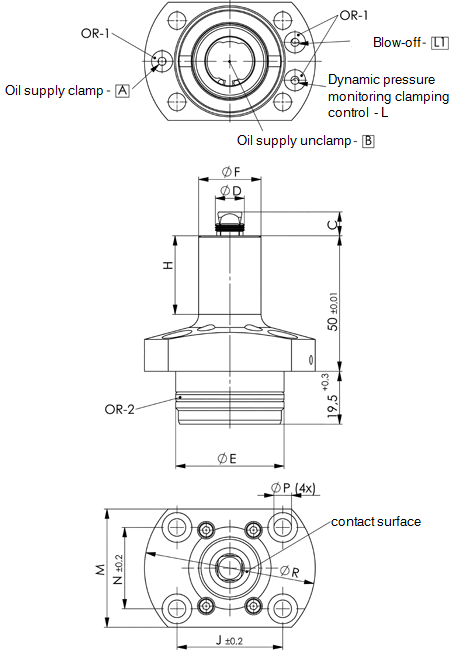

Исполнительный поршень имеет двойное действие. Корпус, зажимные сегменты и натяжные болты изготовлены из азотированной закаленной стали. Четырехсекционные зажимные сегменты сблокированы снаружи. В стандартную комплектацию входят четыре крепежных винта. Подача масла через масляный канал в корпусе приспособления.

Приложение:

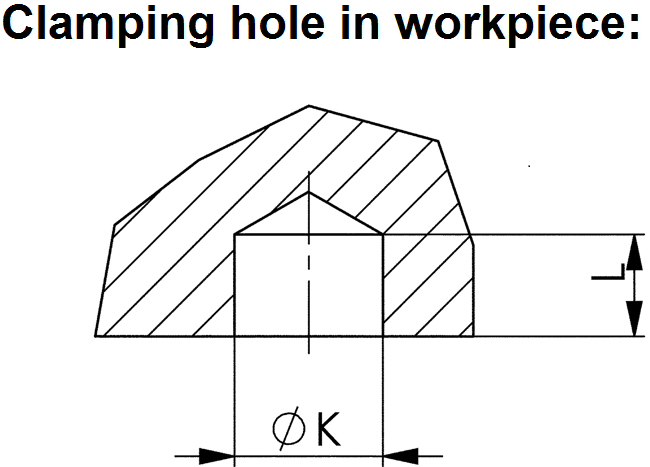

Гидравлический зажим отверстия предпочтителен для использования на заготовках со сложной внешней геометрией, которые должны быть зажаты для обработки. После того, как зажимные сегменты применяются к зажимным отверстиям с одним креплением с небольшой глубиной, можно без труда выполнить надежную 5-стороннюю обработку. Заготовки могут быть установлены или удалены автоматически с помощью манипуляторов.

Функции:

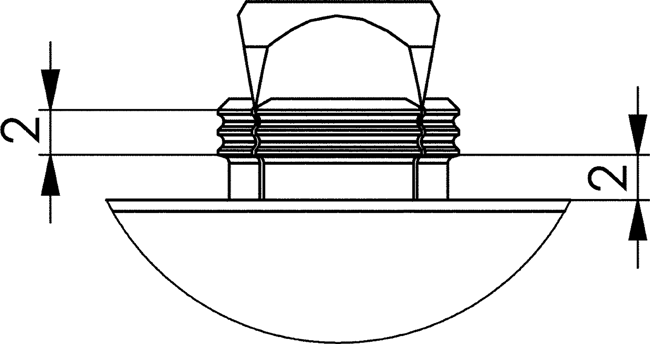

Натяжной болт имеет форму четырехгранной пирамиды в точке соединения с зажимной втулкой. Сегменты зажимной втулки также имеют такую ​​же форму, что обеспечивает контакт сегментов втулки по всей поверхности в каждом положении натяжного болта. Это обеспечивает высокую силу зажима и очень низкий износ. Эластичные кольца удерживают зажимные сегменты вместе и герметизируют их от попадания стружки. В зависимости от материала внешняя насечка вдавливается в зажимное отверстие с большей или меньшей силой, что обеспечивает требуемую положительную посадку. Встроенные пластинчатые пружины достигают макс. хода прижима примерно 0,2 мм во время зажима. Интегрированное воздушное соединение L1 используется для очистки области зажима. Этот продув также может использоваться в качестве проверки крепления для глухих отверстий.

Интегрированное воздушное соединение используется для очистки управления зажимом. С помощью расходомера объема всасывания объемный расход измеряется в незажатом и зажатом состоянии заготовки. Разница используется для управления зажимом. Максимальное рабочее давление здесь не должно превышать 6 бар.

Натяжной болт имеет форму пирамиды для лучшего предварительного позиционирования заготовок. Зажим сверла также является контактной поверхностью для заготовки. Контактная поверхность заготовки имеет твердосплавное покрытие (µ = 0,3), что значительно увеличивает силу смещения.

Примечание:
Боковая сила при вставке заготовки не должна превышать табличное значение «боковая сила». Радиальная сила должна соблюдаться.
Пожалуйста, свяжитесь с нами, если зажимаете закаленные или литых заготовок.

По запросу:
По запросу доступны зажимы для отверстий других диаметров.
