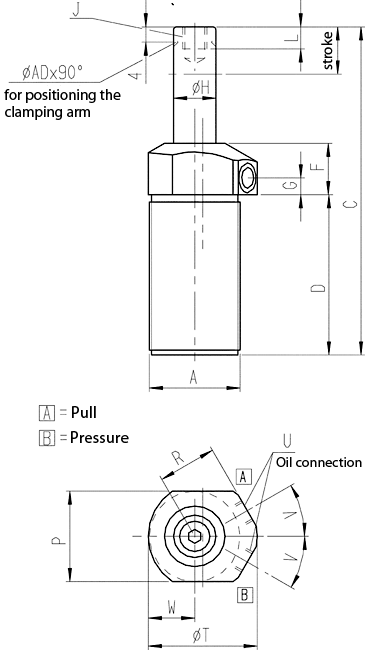

Цилиндр толкающе-тянущего типа, резьбовое фланцевое крепление, с направляющим штоком поршня № 6951GZ AMF
Двойного действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.
Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой и позиционированием зажимного рычага. Грязесъемник на штоке поршня. Подача масла через резьбовое отверстие.
Приложение:
Универсальный цилиндр Push-Pull для различных применений.
Функции:
Каждая модель доступна для одностороннего или двустороннего действия. Внутренняя резьба на штоке поршня позволяет устанавливать насадки, такие как зажимные рычаги и установочные винты.
Примечание:
Поршень направляется, поэтому необходимо соблюдать максимально допустимый расход масла Q max. для защиты механизма. При монтаже аксессуара на поршень не должно оказываться никакого усилия. Для цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости через вентиляционное отверстие. В таких случаях вентиляционное отверстие должно быть подключено к чистой защищенной зоне. Во время установки система должна быть полностью вентилируемой. Подходящие фланцевые гайки DIN 70852.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 350 бар |
Тяговое усилие при 350 бар |
Ход Н |
Объем толчка |
Объем тяги |
Q макс. |
Вес |
|
66613 |
6951GZ-02-20 |
5,6 |
2,2 |
14,5 |
2,3 |
0,92 |
0,165 |
300 |
|
66696 |
6951GZ-05-20 |
13,5 |
6,6 |
20,0 |
7,8 |
3,82 |
0,400 |
744 |
|
66795 |
6951GZ-05-200 |
13,5 |
6,6 |
31,0 |
11,9 |
5,90 |
0,400 |
850 |
|
66928 |
6951GZ-11-200 |
27,7 |
13,9 |
51,0 |
40,0 |
20,50 |
1,640 |
1941 |
