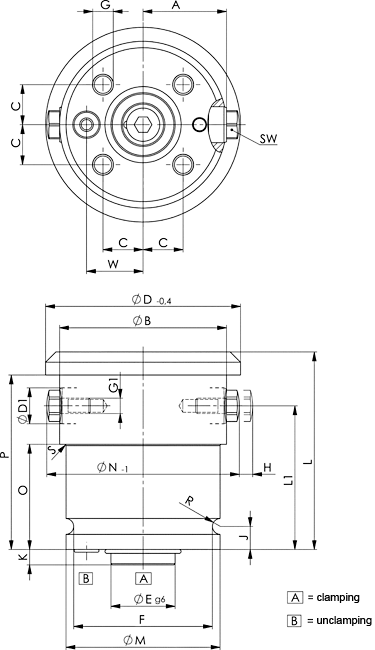

Центрирующий зажим MINI с двумя точками зажима № 6974 AMF
Дизайн:
Центрирующий зажим двойного действия с двумя точками зажима.
Все компоненты из высококачественной закаленной и азотированной стали. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Для центрирования и зажима заготовок с обработанными или литыми отверстиями, вырезами или прорезями.
Элемент навинчивается непосредственно на корпус приспособления, уплотняется уплотнительным кольцом.
Функции:

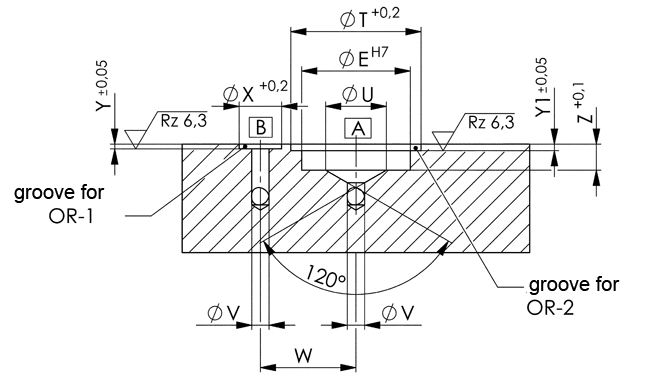

Центрирующий зажим крепится снизу, масло подается через просверленные каналы в корпусе приспособления.
Если центрирующий зажим крепится сверху, а масло подается через каналы, просверленные в корпусе приспособления, необходима соединительная пластина для соединения уплотнительного кольца.
Если центрирующий зажим крепится сверху, а масло подается через трубы, необходима соединительная пластина для соединения труб.
Примечание:
Практическое сочетание 2-точечных и 3-точечных элементов позволяет избежать переопределенных состояний зажима. Не подходит для использования на токарных станках.
По запросу:
Другие размеры доступны по запросу.
|
Номер заказа |
Артикул №. |
Усилие зажима |
Усилие зажима |
|
Зажимной Ø N -1 |
Ход H |
Повторяемость |
Q макс. |
Вес |
|
329243 |
6974-2025 |
4,0 |
14,0 |
2 |
25-29 |
3,0 |
±0,02 |
1,0 |
440 |
|
329284 |
6974-2028 |
4,0 |
14,0 |
2 |
28-32 |
3,0 |
±0,02 |
1,0 |
447 |
|
329326 |
6974-2032 |
4,0 |
14,0 |
2 |
32-36 |
3,0 |
±0,02 |
1,0 |
456 |
|
329052 |
6974-2036 |
4,0 |
14,0 |
2 |
36-40 |
3,0 |
±0,02 |
1,0 |
574 |
|
329094 |
6974-2039 |
4,0 |
14,0 |
2 |
39-43 |
3,0 |
±0,02 |
1,0 |
590 |
|
329136 |
6974-2042 |
4,0 |
14,0 |
2 |
42-46 |
3,0 |
±0,02 |
1,0 |
604 |
|
329169 |
6974-2045 |
4,0 |
14,0 |
2 |
45-49 |
3,0 |
±0,02 |
1,0 |
620 |
|
329177 |
6974-2048 |
4,0 |
14,0 |
2 |
48-52 |
3,0 |
±0,02 |
1,0 |
635 |
|
329201 |
6974-2051 |
4,0 |
14,0 |
2 |
51-55 |
3,0 |
±0,02 |
1,0 |
652 |
