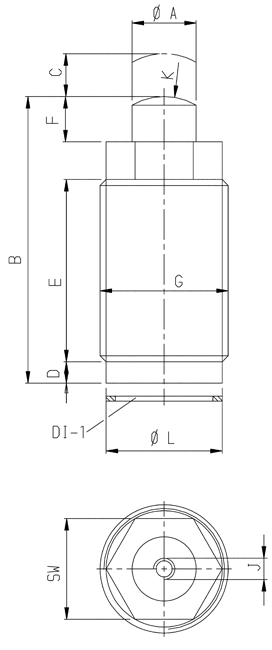

Уплотнение дна цилиндра с резьбой № 6934 AMF
Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 350 бар.
Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Поршень и шток поршня закалённые и отшлифованные. Шток поршня сферический или с внутренней резьбой. Грязесъемник на штоке поршня. Возвратная пружина из нержавеющей стали. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Резьбовые цилиндры предназначены для экономящей место установки на приспособлениях. Универсальный зажимной цилиндр для зажима, толкания, блокировки и позиционирования.
Функции:
Небольшие размеры, возможность установки вплотную друг к другу.
Примечание:
Цилиндры не должны быть загружены в убранном положении. Цилиндры должны быть защищены от прямого доступа смазочных материалов и охлаждающей жидкости. Система должна быть полностью проветриваема во время установки.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 100 бар |
Толкающее усилие при 350 бар |
Ход поршня С |
Объем |
Площадь поршня |
Уплотнение Md CU |
Md |
Вес |
|
68312 |
6934-02 |
0,68 |
2,4 |
5,0 |
0,3 |
0,7 |
40 |
20 |
27 |
|
68338 |
6934-04 |
1,25 |
4,4 |
6,5 |
0,8 |
1,3 |
54 |
30 |
54 |
|
68353 |
6934-10-1 |
2,88 |
10,1 |
9,5 |
2,7 |
2,9 |
68 |
35 |
95 |
|
68379 |
6934-10-2 |
2,88 |
10,1 |
19,0 |
5,5 |
2,9 |
68 |
35 |
191 |
|
68395 |
6934-17 |
5,00 |
17,5 |
8,0 |
4,0 |
5,1 |
50 |
50 |
159 |
