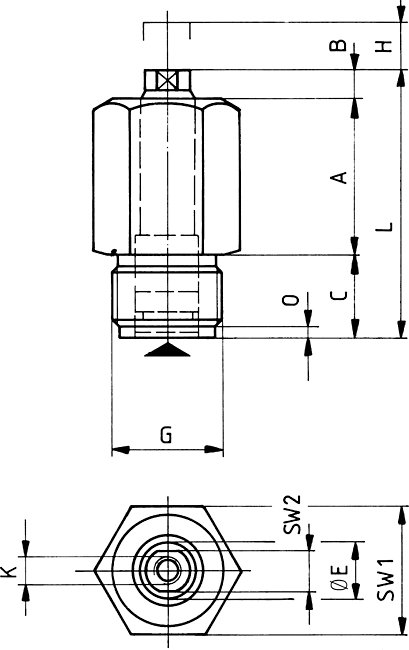

Цилиндр с резьбой, шток поршня с внутренней резьбой № 6933 AMF
одностороннего действия, с пружинным возвратом,
макс. рабочее давление 500 бар.
Дизайн:
Корпус цилиндра из стали, вороненый, с шестигранной гайкой. Поршень и шток поршня закалены и отшлифованы. Грязесъемник на штоке поршня. Встроенная возвратная пружина. Сапун из спеченной бронзы. Крепление со стандартной мелкой резьбой. Уплотнение уплотнительной кромкой, см. «Примечания». Подача масла через масляный канал в корпусе приспособления.
Приложение:
Идеально подходит для зажимных планок для компенсации допусков в нескольких приспособлениях, а также для позиционирования, зажима или выгрузки заготовок.
Функции:
Небольшие размеры, можно устанавливать близко друг к другу. Цилиндры необходимо ввинтить в корпус приспособления до шестигранника.
Примечание:
Ввинчивающиеся цилиндры не могут быть загружены в отведенном положении. Для цилиндров одностороннего действия существует риск всасывания жидкости. Цилиндры должны быть защищены от прямого проникновения режущих и охлаждающих жидкостей. Встроенный фильтр из спеченной бронзы должен быть защищен соответствующим устройством или крышкой. Уплотнение уплотнительной кромкой. Для установочного отверстия уплотнительная поверхность должна быть под прямым углом к резьбе, плоской и не закаленной.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 100 бар |
Толкающее усилие при 500 бар |
Ход H |
Объем |
Диаметр поршня |
Площадь поршня |
Md макс. |
Мин. сила пружины |
Вес |
|
60004 |
6933-05 |
1,1 |
5,5 |
8 |
0,9 |
12 |
1,1 |
90 |
35 |
120 |
|
60012 |
6933-08 |
2,0 |
10,0 |
10 |
2,0 |
16 |
2,0 |
110 |
70 |
200 |
|
60020 |
6933-12 |
3,0 |
15,0 |
10 |
3,1 |
20 |
3,1 |
120 |
115 |
370 |
|
60038 |
6933-20 |
5,0 |
24,5 |
12 |
5,9 |
25 |
4,9 |
130 |
160 |
510 |
|
61176 |
6933-32 |
8,0 |
40,0 |
12 |
9,6 |
32 |
8,0 |
150 |
240 |
750 |
