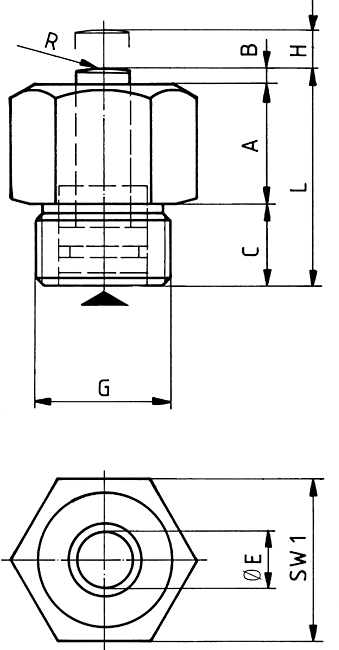

Цилиндр с резьбой и сферическим штоком поршня № 6932 AMF
одностороннего действия, с пружинным возвратом,
макс. рабочее давление 500 бар.
Дизайн:
Корпус цилиндра из стали, вороненый, с шестигранной гайкой. Поршень и шток поршня закалены и отшлифованы. Грязесъемник на штоке поршня. Встроенная возвратная пружина. Сапун из спеченной бронзы. Крепление со стандартной мелкой резьбой. Уплотнение уплотнительной кромкой, см. «Примечания». Подача масла через масляный канал в корпусе приспособления.
Приложение:
Идеально подходит для зажимных планок для компенсации допусков в нескольких приспособлениях, а также для позиционирования, зажима или выгрузки заготовок.
Функции:
Небольшие размеры, можно устанавливать близко друг к другу. Цилиндры необходимо ввинтить в корпус приспособления до шестигранника.
Примечание:
Ввинчивающиеся цилиндры не могут быть загружены в отведенном положении. Для цилиндров одностороннего действия существует риск всасывания жидкости. Цилиндры должны быть защищены от прямого проникновения режущих и охлаждающих жидкостей. Встроенный фильтр из спеченной бронзы должен быть защищен соответствующим устройством или крышкой. Уплотнение уплотнительной кромкой. Для установочного отверстия уплотнительная поверхность должна быть под прямым углом к резьбе, плоской и не закаленной.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 100 бар |
Толкающее усилие при 500 бар |
Ход H |
Объем |
Площадь поршня |
Md макс. |
Мин. сила пружины |
Вес |
|
60178 |
6932-02 |
0,5 |
2,5 |
4 |
0,20 |
0,5 |
80 |
25 |
50 |
|
60186 |
6932-05 |
1,1 |
5,5 |
4 |
0,45 |
1,1 |
90 |
35 |
80 |
|
60194 |
6932-08 |
2,0 |
10,0 |
6 |
1,20 |
2,0 |
110 |
65 |
130 |
|
60202 |
6932-12 |
3,0 |
15,0 |
8 |
2,50 |
3,1 |
120 |
100 |
300 |
|
60210 |
6932-20 |
5,0 |
24,5 |
12 |
5,90 |
4,9 |
130 |
155 |
470 |
