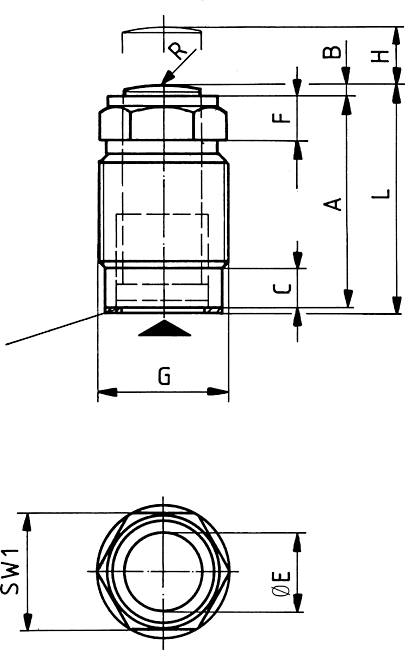

Цилиндр с резьбовым нижним уплотнением, со сферическим штоком поршня № 6929 AMF

Цилиндр с резьбовым нижним уплотнением, со сферическим штоком поршня № 6929 AMF

одностороннего действия, с пружинным возвратом,
макс. рабочее давление 500 бар,
мин. рабочее давление 25 бар.

Дизайн:
Корпус цилиндра из стали, вороненый. Поршень и шток поршня закалены и отшлифованы. Грязесъемник на штоке поршня с пластиковым уплотнением для нижнего уплотнения цилиндра. Для № 6929-02x05 и 6929-02 x 10 уплотнение с Cu-кольцом. Подача масла через масляный канал в корпусе приспособления.

Приложение:

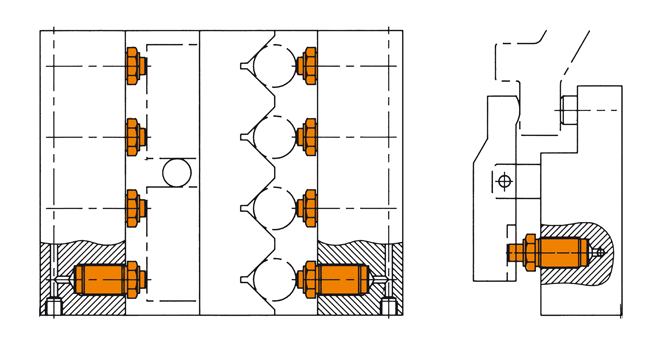

Эти резьбовые цилиндры могут использоваться во всех типах зажимных приспособлений. Идеально подходят для прижимных планок для компенсации допусков в зажимных приспособлениях для нескольких заготовок, а также для позиционирования, удержания или выталкивания и зажима заготовок.

Функции:

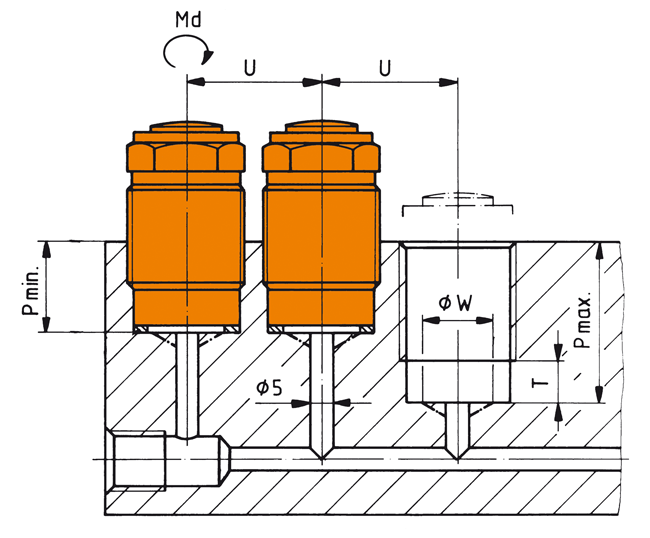

Малые размеры, можно устанавливать близко друг к другу. Цилиндры можно вкручивать в корпус приспособления до шестигранника.

Примечание:
Поршни этих цилиндров не должны нагружаться во втянутом положении. Обеспечьте защиту от агрессивных смазочных материалов и охлаждающих жидкостей. Уплотнительная поверхность монтажного отверстия к резьбе должна быть под прямым углом и ровной. Для размеров 02x05 и 02x10 внутренний упор для поршня невозможен из-за размера конструкции. Поэтому не эксплуатируйте резьбовой цилиндр без заготовки, так как пружина может быть повреждена или ее сила пружины может быть уменьшена.
