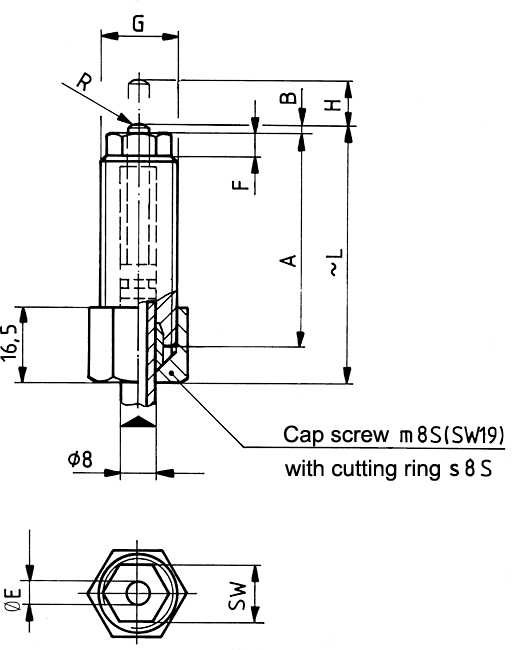

Цилиндр резьбовой для трубного соединения, со сферическим штоком поршня № 6929-03 AMF
одностороннего действия, с пружинным возвратом,
макс. рабочее давление 500 бар,
мин. рабочее давление 25 бар.
Дизайн:
Корпус цилиндра из стали, вороненый. Поршень и шток поршня закалены и отшлифованы. Грязесъемник на штоке поршня, накидная гайка с врезным кольцом. Подача масла через резьбовое отверстие.
Функции:

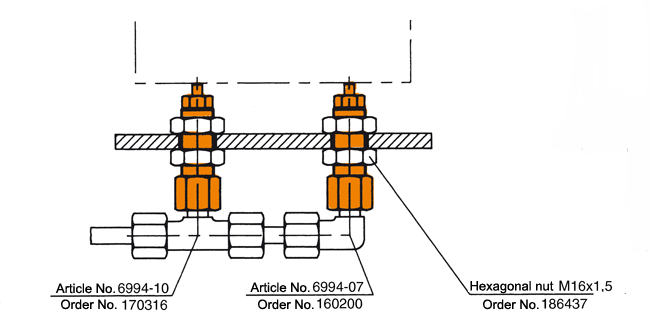

Шланги или трубки можно напрямую навинчивать на резьбовые цилиндры.
Примечание:
Поршни этих цилиндров не должны нагружаться во втянутом положении. Обеспечьте защиту от агрессивных смазочных материалов и охлаждающих жидкостей. Поскольку цилиндр не имеет упора для трубки, предварительную сборку режущего кольца следует выполнять с помощью закаленного предварительного монтажного инструмента. Из-за размера конструкции внутренний упор для поршня невозможен. Поэтому, пожалуйста, не эксплуатируйте резьбовой цилиндр без заготовки, так как пружина может быть повреждена или ее сила пружины может быть уменьшена.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 100 бар |
Толкающее усилие при 500 бар |
Объем |
Ход H |
Диаметр поршня |
Площадь поршня |
Мин. сила пружины |
Вес |
|
60111 |
6929-03x10 |
0,5 |
2,5 |
0,5 |
10 |
8 |
0,5 |
24 |
80 |
