Зажим с вытягиванием, гидравлический № 6972D AMF

Зажим с вытягиванием, гидравлический № 6972D AMF

двустороннего действия,
макс. рабочее давление 400 бар.

Sp = зажать, Lo = разжать

Дизайн:
Корпус цилиндра из закаленной стали, вороненый. Поршень закаленный и отшлифованный. Сменные кулачки. Стандартная версия с зубчатыми и закаленными кулачками. В комплекте с 4 крепежными винтами по ISO, уплотнительным кольцом и масляными пробками, грязесъемником на зажимном болте. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Прижимные зажимы применяются в тех случаях, когда зажим возможен только сбоку, а заготовка, тем не менее, должна быть надежно закреплена на корпусе приспособления. Гидравлический принцип обеспечивает высокие силы прижима и прижима. Этот зажим может использоваться на корпусах приспособлений с коллекторной подачей масла. Крепление осуществляется сверху четырьмя винтами.

Функции:
Быстрое и безопасное возвратное движение, независимо от длины линии или количества элементов в цепи. Независимое горизонтальное и вертикальное движение (без блокировочного соединения), дающее настоящий эффект тяги вниз. Подъем зажимной губки предотвращается расположением зажимного болта прямо за губкой. Подходит для встраивания в приспособления. Новая конструкция соединения губок с резиновым буфером обеспечивает скольжение без люфта.

Примечание:

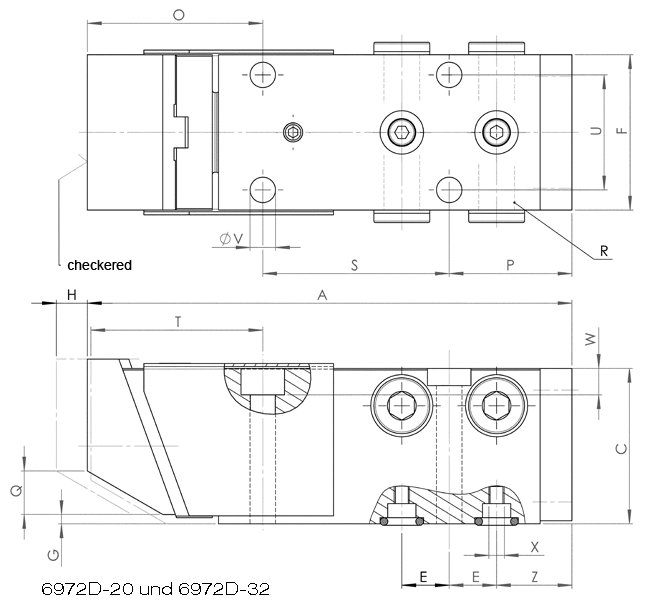

Максимальный ход зажима вниз не должен превышать размер G. Не перетягивайте крепежные элементы! Максимально допустимый крутящий момент не должен быть превышен. Нижний масляный канал заглушен уплотнительной шайбой и болтом ISO 4762 - M 5x10. Минимальное рабочее давление составляет 40 бар.
Высокая вариабельность за счет масляного соединения с двух сторон и нижнего масляного канала. Зажим и гидравлический поршень соединены шарниром для предотвращения воздействия изгибающих сил на поршень, что увеличивает срок службы элемента. Усилие прижима равно примерно 1/3 соответствующего усилия зажима.
