Вертикальный зажим с оранжевой ручкой и предохранительной защелкой AMF № 6803SJ
Вертикальный зажим с оранжевой ручкой и предохранительной защелкойдля открытого и зажатого положения.
С открытым зажимным рычагом и угловым основанием.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые движутся в закаленных втулках. Подшипники предварительно смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент с защитой пальцев. Стопорная шайба для упорного болта на конце зажимного рычага.
В комплекте с закаленным, оцинкованным зажимным винтом № 6890.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557423 |
2 |
0,8 |
1,2 |
M6x35 |
250 |
|
557424 |
3 |
1,2 |
2,5 |
M8x45 |
535 |
|
557425 |
4 |
1,7 |
3,0 |
M8x65 |
750 |
|

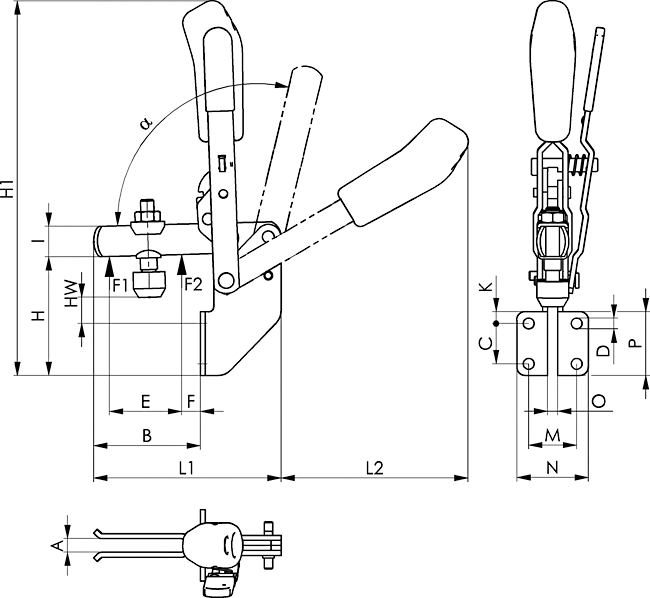

Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L1 |
L2 |
M |
N |
O |
P |
α |
α* |
|
557423 |
2 |
6 |
41 |
20 |
6,1 |
25 |
6 |
60,0 |
176,5 |
8 |
15,5 |
12 |
6 |
77 |
90 |
25,5 |
37,0 |
5 |
32 |
105° |
60° |
|
557424 |
3 |
8 |
62 |
24 |
6,5 |
37 |
11 |
71,0 |
223,0 |
9 |
17,5 |
18 |
7 |
110 |
112 |
28,5 |
42,5 |
6 |
38 |
105° |
60° |
|
557425 |
4 |
10 |
83 |
32 |
8,5 |
54 |
11 |
101,5 |
280,0 |
11 |
39,5 |
20 |
54 |
141 |
129 |
32,0 |
52,0 |
8 |
96 |
105° |
60° |
