Вертикальный зажим с оранжевой ручкой и предохранительной защелкой AMF № 6800SJ
Вертикальный зажим с оранжевой ручкой и предохранительной защелкойдля открытого и зажатого положения.
С открытым зажимным рычагом и горизонтальным основанием.
Оцинкованный и пассивированный. Заклепки из нержавеющей стали, которые движутся в закаленных втулках. Подшипники предварительно смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами. Защитный зажимной элемент с защитой пальцев. Стопорная шайба для упорного болта на конце зажимного рычага.
В комплекте с закаленным, оцинкованным зажимным винтом № 6890.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557417 |
2 |
0,8 |
1,2 |
M6x35 |
260 |
|
557418 |
3 |
1,2 |
2,5 |
M8x45 |
470 |
|
557419 |
4 |
1,7 |
3,0 |
M8x65 |
690 |
|

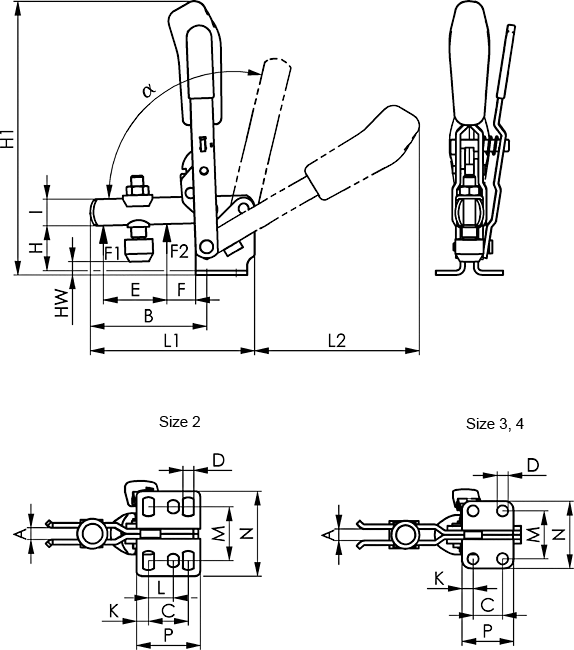

Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
N |
P |
α |
α* |
|
557417 |
2 |
6 |
52 |
20 |
5,5 |
25 |
11 |
23,0 |
139,5 |
-3 |
4,5 |
12 |
6,0 |
12,5 |
78 |
89 |
23-31 |
43 |
32 |
105° |
60° |
|
557418 |
3 |
8 |
79 |
20 |
7,5 |
36 |
19 |
33,0 |
186,0 |
2 |
11,0 |
18 |
7,5 |
- |
112 |
112 |
32,5 |
46 |
35 |
105° |
60° |
|
557419 |
4 |
10 |
101 |
32 |
8,6 |
54 |
16 |
42,5 |
221,0 |
-6 |
22,5 |
20 |
13,0 |
- |
141 |
130 |
45,0 |
64 |
53 |
105° |
60° |
