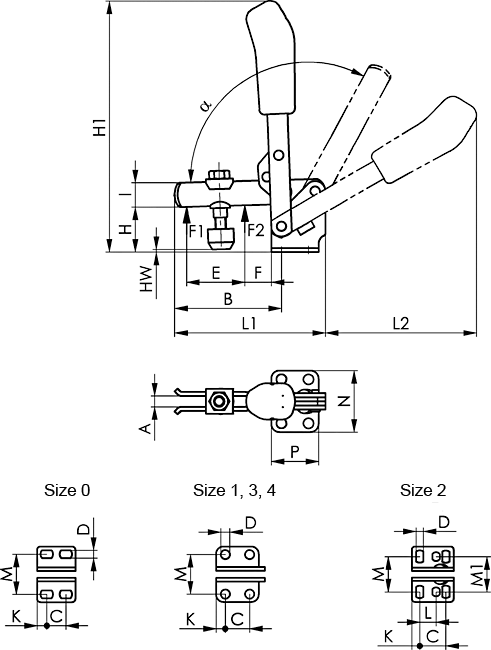

Вертикальный зажим с синей ручкой AMF № 6800NIE
С открытым зажимным рычагом и горизонтальным основанием.
Нержавеющая сталь, полированная. В размерах от 2 до 4 заклепки работают во втулках подшипников. Подшипники предварительно смазаны.
Эргономичная, маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
Поставляется в комплекте с нержавеющим зажимным винтом № 6890NI.
Также подходит для использования в пищевой промышленности.
|
Номер заказа |
Размер |
F1 |
F2 |
Зажимной винт |
Вес |
|
557753 |
0 |
0,5 |
0,7 |
M4x25 |
60 |
|
557754 |
1 |
0,6 |
1,1 |
M5x30 |
105 |
|
557755 |
2 |
0,8 |
1,2 |
M6x35 |
175 |
|
557756 |
3 |
1,2 |
2,5 |
M8x45 |
410 |
|
557757 |
4 |
1,7 |
3,0 |
M8x65 |
630 |
|
Номер заказа |
Размер |
A |
B |
C |
D |
E |
F |
H |
H1 |
HW min. |
HW max. |
I |
K |
L |
L1 |
L2 |
M |
M1 |
N |
P |
α |
α* |
|
557753 |
0 |
4 |
31 |
8,5-13,5 |
4,5 |
14,0 |
5,5 |
18,0 |
81 |
-1,5 |
3,5 |
8 |
5,5 |
- |
49 |
50 |
23 |
- |
32 |
22 |
95° |
- |
|
557754 |
1 |
5 |
39 |
16,0 |
4,5 |
18,0 |
6,0 |
19,0 |
98 |
-4,0 |
2,0 |
10 |
5,5 |
- |
61 |
58 |
22-26 |
- |
34 |
27 |
95° |
- |
|
557755 |
2 |
6 |
52 |
20,0 |
5,5 |
25,0 |
11,0 |
23,0 |
129 |
-3,3 |
4,5 |
12 |
6,0 |
12,5 |
78 |
80 |
23-31 |
27 |
43 |
32 |
105° |
60° |
|
557756 |
3 |
8 |
79 |
20, |
7,5 |
37,0 |
19,0 |
33,0 |
186 |
3,0 |
10,5 |
18 |
7,5 |
- |
112 |
112 |
32 |
- |
46 |
35 |
105° |
60° |
|
557757 |
4 |
10 |
101 |
32,0 |
8,6 |
54,0 |
16,0 |
42,5 |
221 |
-6,0 |
19,5 |
20 |
13,0 |
- |
141 |
130 |
45 |
- |
64 |
53 |
105° |
60° |
