Шатунное зажимное устройство из нержавеющей стали № 6841NI AMF
Прижимное и натяжное устройство (шатун и рычаг движутся синхронно). Нержавеющая полированная сталь.
Длинная направляющая шатуна с крепежной резьбой и гайкой.
Опорная втулка в устройстве размера 3.
Опорные участки смазаны. Рычаг поворачивается под любым углом к опорной плоскости.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
В комплекте с прижимным винтом № 6880NI из нержавеющей стали.
Может использоваться также в пищевой промышленности.
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес [g] |
| 95265 | 0 | 0,8 | 0,8 | M4x20 | 65 |
| 95299 | 3 | 2,5 | 2,5 | M8x35 | 445 |

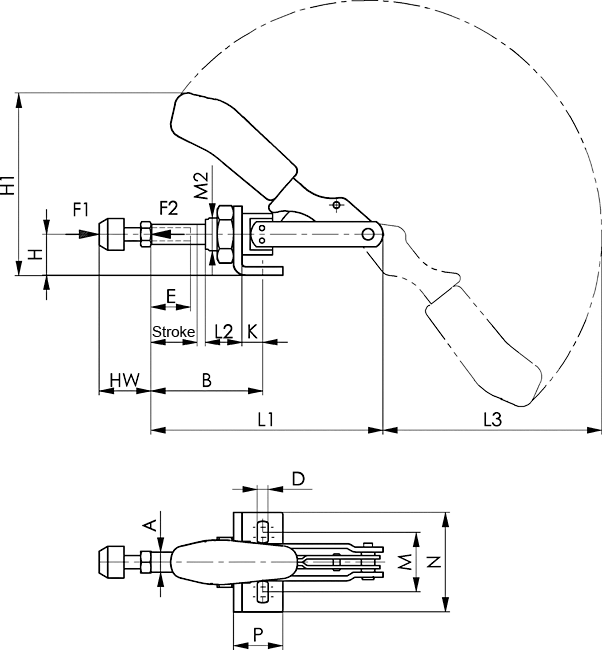

| № заказа | Размер | A | В мин. | В макс. | D | E | H | H1 | Ход | HW мин. | HW макс. | K | L1 | L2 | М мин. | М макс. | M2 | N | P |
| 95265 | 0 | 6,5 | 17 | 33 | 4,5 | 13 | 12 | 47 | 16 | 12 | 20 | 6,5 | 66 | 10 | - | 16 | M10x1,0 | 25 | 16 |
| 95299 | 3 | 12 | 37 | 69 | 6,5 | 30 | 25 | 110 | 32 | 22 | 35 | 13 | 140 | 22 | 30 | 42 | M20x1,5 | 60 | 30 |
