Тяжелое запирающее стягивающее устройство № 6849PH AMF
Для больших удерживающих усилий.
Болты закалены и отшлифованы, покрыты долговременной смазкой, установлены в опорных втулках со стопорными кольцами.
Зажимной винт со стопорными кольцами установлен в центре. Опора, плечо рычага и контропора выполнены из вороненого стального литья.
Стяжной хомут, зажимной винт и гайки из улученной стали, оцинкованы. Ручка из красной, маслостойкой пластмассы.
В комплекте с контропорой.
| № заказа | Размер |
F1 [kN] |
Регулиров. расстояниее [mm] |
Вес [g] |
| 93849 | 4 | 15 | 66 | 2830 |
| 93856 | 5 | 27 | 65 |
4020 |

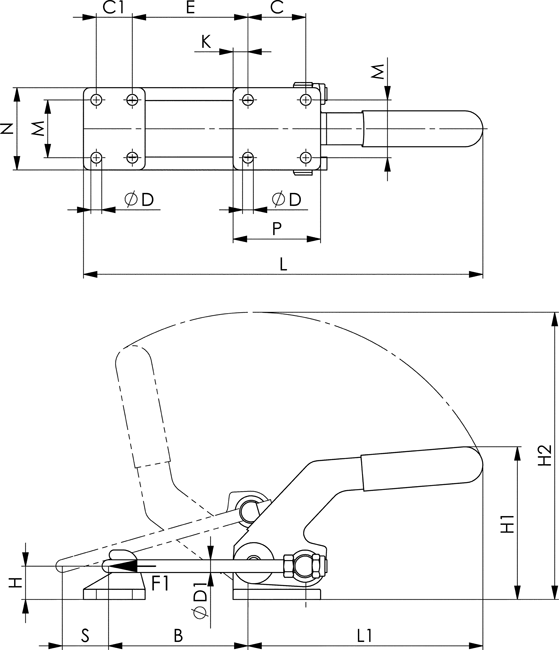

Таблица размеров:
|
№ заказа |
Размер |
B |
C |
C1 |
dia. D1 |
D |
E |
H |
H1 |
H2 |
K |
L |
L1 |
M |
N |
P |
S |
|
93849 |
4 |
42-107 |
45 |
28 |
8,5 |
10 |
24-90 |
26 |
122 |
228 |
12,0 |
245-311 |
183 |
45 |
64 |
68 |
44 |
|
93856 |
5 |
49-114 |
57 |
35 |
10,5 |
12 |
28-93 |
32 |
146 |
285 |
12,5 |
313-378 |
238 |
57 |
82 |
86 |
47 |
